Контактори серії 11B (від 250 А до 1600 А, монтаж на площину)

Максіконтактори серії 11B (струм 250 А, 310 А, 400 А, 500 А, 630 А АС3; 1000 А, 1250 А, 1600 А АС1) мають дві конфігурації силових контактів 3НВ і 4НВ. Можуть керуватися одночасно і напругою змінного, і напругою постійного струму. Кріплення на площину.

Особливості

  • Три типорозміри з 8 різними контакторами
  • Керування котушкою як змінним, так і постійним струмом
  • Котушка з низьким піковим споживанням та низьким споживанням у стані утримання
  • Демонтаж котушки без відключення силових провідників
  • Індикація червоного кольору, коли контактор перебуває під напругою
  • Унікальна конструкція магнітів під прямим кутом - обмежує тремтіння контактів
  • Функція безпеки запобігає увімкненню контактора без встановленої та заблокованої дугогасної камери.
  • Клеми з болтом, шайбою та гайкою
  • Просте горизонтальне або вертикальне взаємне блокування

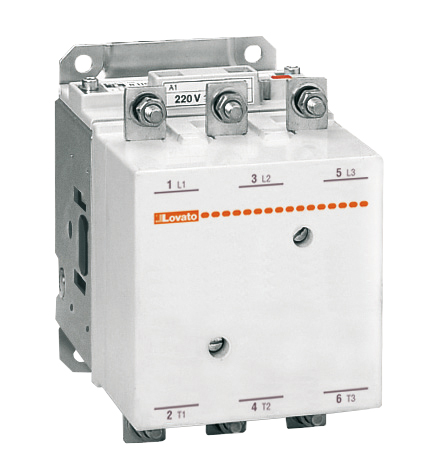

11B14500
Аксесуари (остання таблиця) 11G…
Теплові реле RF200…, RF420…
Робоча температура -50…+70 °С, крім 11B1250 та 11B1600
Напруга ізоляції 1000 В
Механічна стійкість 10 млн для 250–400 А, 5 млн для 500–1600 А
Зажим провода гвинтовий
Розділ каталога Lovato другий розділ (PDF)
Сайт виробника LovatoElectric.com

Напруга котушки керування змінного/постійного струму

3-полюсні, без додаткових контактів, дані для комутації 400 В, температура до 40 °С

Код Струм АС3, А Струм АС1, А Потужність АС3, кВт Дод. контакт Напруга котушки, В
11B25000… 265 350 140 - AC/DC
11B31000… 320 450 170 - AC/DC
11B40000… 420 550 225 - AC/DC
11B50000… 520 700 290 - AC/DC
11B63000… 630 800 335 - AC/DC
11B630100000… - 1000 - - AC/DC
11B125024… - 1250 - - AC/DC
11B160024… - 1600 - - AC/DC
… - 24 (24 В), 48 (48 В), 60 (60 В), 110 (110–125 В), 220 (220–240 В), 380 (380–415 В), 440 (440–480 В).
Наприклад, 11B2500024 — контактор 3-полюсний на 250 А, котушка керування 24 В AC/DC (і змінного, і постійного струму)
Виключення: 24 — неможливо для 11B500–11B1600

Напруга котушки керування змінного/постійного струму

4-полюсні, без додаткових контактів, дані для комутації 400 В, температура до 40 °С

Код Струм АС3, А Струм АС1, А Потужність АС3, кВт Дод. контакт Напруга котушки, В
11B250400… 265 350 140 - AC/DC
11B310400… 320 450 170 - AC/DC
11B400400… 420 550 225 - AC/DC
11B500400… 520 700 290 - AC/DC
11B630400… 630 800 335 - AC/DC
11B6301000400… - 1000 - - AC/DC
11B1250424… - 1250 - - AC/DC
11B1600424… - 1600 - - AC/DC
… - 24 (24 В), 48 (48 В), 60 (60 В), 110 (110–125 В), 220 (220–240 В), 380 (380–415< В), 440 (440–480 В).
Наприклад, 11B2500024 — контактор 3-полюсний на 250 А, котушка керування 24 В AC/DC (і змінного, і постійного струму)
Виключення: 24 — неможливо для 11B500–11B1600

Аксесуари

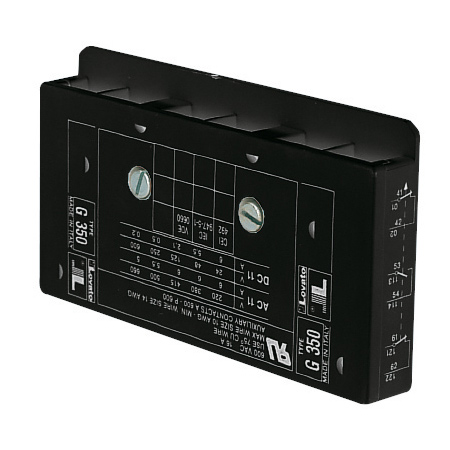

Додаткові контакти Конфігурація 11G350
11G350 2НВ+1НЗ або 1НВ+2НЗ
11G354 1НВ+1НЗ

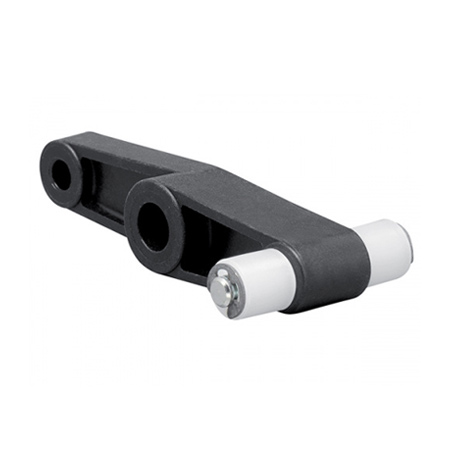

Механічне блокування Розташування 11G355
11G355 Поряд
11G356… Один над одним

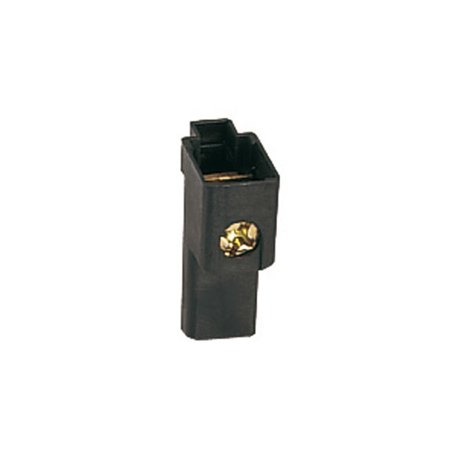

Перехідник з фастона на гвинт
11G370
11G370 На додаткові контакти
11G371 На котушку контактора

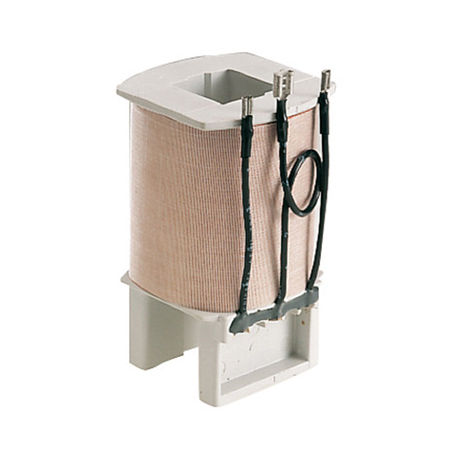

Котушки
Котушка
Силові контакти
Кришки
… - проміжок між контакторами коли вони монтуються вертікально, один над одним.
НВ — нормально відкриті (NO); НЗ — нормально закриті (NC)
