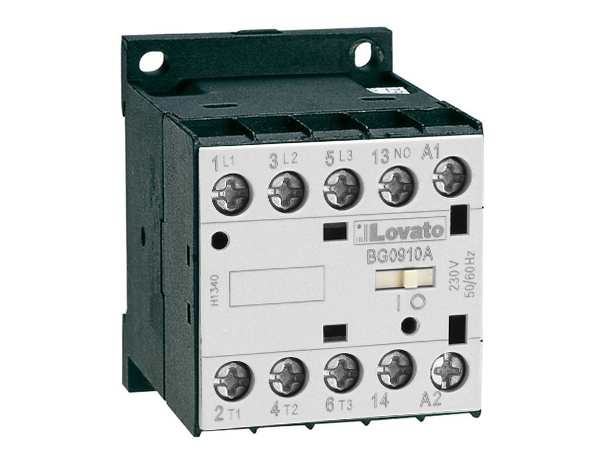

Мініконтактори 11BG LOVATO Elerctric використовуються в малопотужних (струм 6 А, 9 А, 12 А AC3) системах. Можуть встановлюватись у модульному обладнанні (щитках). Напруга керування можлива на змінний чи на постійний струм.
Розміри | ширина 44 мм, висота 58 мм, глибина 57 мм |
Аксесуари (остання таблиця) | 11BGX… |
Теплові реле | 11RF9… |
Робоча температура | -40…+60 |
Напруга ізоляції | 690В |
Механічна стійкість | 20 млн. |
Зажим провода | гвинтовий |
Розділ каталога Lovato | другий розділ (PDF) |
Сайт виробника | LovatoElectric.com |
3-х полюсні, дані для комутації 400 В, температура до 40°С
Код | Струм АС3, А | Струм АС1, А | Потужність АС3, кВт | Дод. контакт | Напруга котушки, В АС |
---|---|---|---|---|---|
11BG0601A024 | 6 | 16 | 2,2 | 1НЗ | 24 |
11BG0601A048 | 6 | 16 | 2,2 | 1НЗ | 48 |
11BG0601A110 | 6 | 16 | 2,2 | 1НЗ | 100 |
11BG0601A230 | 6 | 16 | 2,2 | 1НЗ | 230 |
11BG0601A400 | 6 | 16 | 2,2 | 1НЗ | 400 |
11BG0610A024 | 6 | 16 | 2,2 | 1НВ | 24 |
11BG0610A048 | 6 | 16 | 2,2 | 1НВ | 48 |
11BG0610A110 | 6 | 16 | 2,2 | 1НВ | 100 |
11BG0610A230 | 6 | 16 | 2,2 | 1НВ | 230 |
11BG0610A400 | 6 | 16 | 2,2 | 1НВ | 400 |
11BG0901A024 | 9 | 20 | 4 | 1НЗ | 24 |
11BG0901A048 | 9 | 20 | 4 | 1НЗ | 48 |
11BG0901A110 | 9 | 20 | 4 | 1НЗ | 100 |
11BG0901A230 | 9 | 20 | 4 | 1НЗ | 230 |
11BG0901A400 | 9 | 20 | 4 | 1НЗ | 400 |
11BG0910A024 | 9 | 20 | 4 | 1НВ | 24 |
11BG0910A048 | 9 | 20 | 4 | 1НВ | 48 |
11BG0910A110 | 9 | 20 | 4 | 1НВ | 100 |
11BG0910A230 | 9 | 20 | 4 | 1НВ | 230 |
11BG0910A400 | 9 | 20 | 4 | 1НВ | 400 |
11BG1201A024 | 12 | 20 | 5,7 | 1НЗ | 24 |
11BG1201A048 | 12 | 20 | 5,7 | 1НЗ | 48 |
11BG1201A110 | 12 | 20 | 5,7 | 1НЗ | 100 |
11BG1201A230 | 12 | 20 | 5,7 | 1НЗ | 230 |
11BG1201A400 | 12 | 20 | 5,7 | 1НЗ | 400 |
11BG1210A024 | 12 | 20 | 5,7 | 1НВ | 24 |
11BG1210A048 | 12 | 20 | 5,7 | 1НВ | 48 |
11BG1210A110 | 12 | 20 | 5,7 | 1НВ | 100 |
11BG1210A230 | 12 | 20 | 5,7 | 1НВ | 230 |
11BG1210A400 | 12 | 20 | 5,7 | 1НВ | 400 |
4-х полюсні, дані для комутації 400 В, температура до 40°С
Код | Струм АС3, А | Струм АС1, А | Потужність АС3, кВт | Дод. контакт | Напруга котушки, В АС |
---|---|---|---|---|---|
11BG09T4A024 | 9 | 20 | 14 | 4НВ | 24 |
11BG09T4A048 | 9 | 20 | 14 | 4НВ | 48 |
11BG09T4A110 | 9 | 20 | 14 | 4НВ | 110 |
11BG09T4A230 | 9 | 20 | 14 | 4НВ | 230 |
11BG09T4A400 | 9 | 20 | 14 | 4НВ | 400 |
11BG09T2A024 | 9 | 20 | 14 | 2НВ+2НЗ | 24 |
11BG09T2A048 | 9 | 20 | 14 | 2НВ+2НЗ | 48 |
11BG09T2A110 | 9 | 20 | 14 | 2НВ+2НЗ | 100 |
11BG09T2A230 | 9 | 20 | 14 | 2НВ+2НЗ | 230 |
11BG09T2A400 | 9 | 20 | 14 | 2НВ+2НЗ | 400 |
3-х полюсні, дані для комутації 400 В, температура до 40°С
Код | Струм АС3, А | Струм АС1, А | Потужність АС3, кВт | Дод. контакт | Напруга котушки, В АС |
---|---|---|---|---|---|
11BG0601D012 | 6 | 16 | 2,2 | 1НЗ | 12 |
11BG0601D024 | 6 | 16 | 2,2 | 1НЗ | 24 |
11BG0601D048 | 6 | 16 | 2,2 | 1НЗ | 48 |
11BG0601D060 | 6 | 16 | 2,2 | 1НЗ | 60 |
11BG0601D110 | 6 | 16 | 2,2 | 1НЗ | 110 |
11BG0601D220 | 6 | 16 | 2,2 | 1НЗ | 220 |
11BG0610D012 | 6 | 16 | 2,2 | 1НВ | 12 |
11BG0610D024 | 6 | 16 | 2,2 | 1НВ | 24 |
11BG0610D048 | 6 | 16 | 2,2 | 1НВ | 48 |
11BG0610D060 | 6 | 16 | 2,2 | 1НВ | 60 |
11BG0610D110 | 6 | 16 | 2,2 | 1НВ | 110 |
11BG0610D220 | 6 | 16 | 2,2 | 1НВ | 220 |
11BG0901D012 | 9 | 20 | 4 | 1НЗ | 12 |
11BG0901D024* | 9 | 20 | 4 | 1НЗ | 24 |
11BG0901D048* | 9 | 20 | 4 | 1НЗ | 48 |
11BG0901D060 | 9 | 20 | 4 | 1НЗ | 60 |
11BG0901D110 | 9 | 20 | 4 | 1НЗ | 110 |
11BG0901D220 | 9 | 20 | 4 | 1НЗ | 220 |
11BG0910D012 | 9 | 20 | 4 | 1НВ | 12 |
11BG0910D024* | 9 | 20 | 4 | 1НВ | 24 |
11BG0910D048* | 9 | 20 | 4 | 1НВ | 48 |
11BG0910D60 | 9 | 20 | 4 | 1НВ | 60 |
11BG0910D110 | 9 | 20 | 4 | 1НВ | 110 |
11BG0910D220 | 9 | 20 | 4 | 1НВ | 220 |
11BG1201D012 | 12 | 20 | 5,7 | 1НЗ | 12 |
11BG1201D024 | 12 | 20 | 5,7 | 1НЗ | 24 |
11BG1201D048 | 12 | 20 | 5,7 | 1НЗ | 48 |
11BG1201D060 | 12 | 20 | 5,7 | 1НЗ | 60 |
11BG1201D110 | 12 | 20 | 5,7 | 1НЗ | 110 |
11BG1201D220 | 12 | 20 | 5,7 | 1НЗ | 220 |
11BG1210D012 | 12 | 20 | 5,7 | 1НВ | 12 |
11BG1210D024 | 12 | 20 | 5,7 | 1НВ | 24 |
11BG1210D048 | 12 | 20 | 5,7 | 1НВ | 48 |
11BG1210D060 | 12 | 20 | 5,7 | 1НВ | 60 |
11BG1210D110 | 12 | 20 | 5,7 | 1НВ | 110 |
11BG1210D220 | 12 | 20 | 5,7 | 1НВ | 220 |
4-х полюсні, дані для комутації 400В, температура до 40°С
Код | Струм АС3, А | Струм АС1, А | Потужність АС3, кВт | Дод. контакт | Напруга котушки, В АС |
---|---|---|---|---|---|
11BG09T4D012 | 9 | 20 | 14 | 4НВ | 12 |
11BG09T4D024 | 9 | 20 | 14 | 4НВ | 24 |
11BG09T4D048 | 9 | 20 | 14 | 4НВ | 48 |
11BG09T4D060 | 9 | 20 | 14 | 4НВ | 60 |
11BG09T4D110 | 9 | 20 | 14 | 4НВ | 110 |
11BG09T4D220 | 9 | 20 | 14 | 4НВ | 220 |
11BG09T2D012 | 9 | 20 | 14 | 2НВ+2НЗ | 12 |
11BG09T2D024 | 9 | 20 | 14 | 2НВ+2НЗ | 24 |
11BG09T2D048 | 9 | 20 | 14 | 2НВ+2НЗ | 48 |
11BG09T2D060 | 9 | 20 | 14 | 2НВ+2НЗ | 60 |
11BG09T2D110 | 9 | 20 | 14 | 2НВ+2НЗ | 110 |
11BG09T2D220 | 9 | 20 | 14 | 2НВ+2НЗ | 220 |

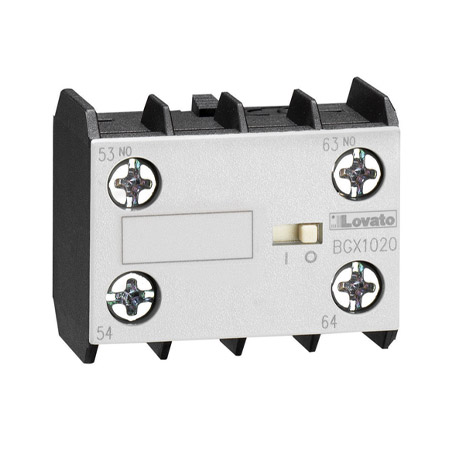

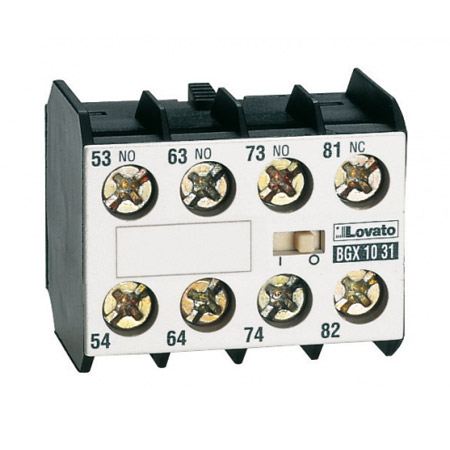

Додаткові контакти | Конфігурація |
|
11BGX1020 |
11BGX1002 | 2НЗ |
|
|
11BGX1011 | 1НВ+1НЗ |
|
|
11BGX1020 | 2НВ |
|
|
11BGX1004 | 4НЗ |
|
11BGX1031 |
11BGX1013 | 1НВ+3НЗ |
|
|
11BGX1022 | 2НВ+2НЗ |
|
|
11BGX1031 | 3НВ+1НЗ |
|
|
11BGX1040 | 4НВ |
|
11BGX79048 |

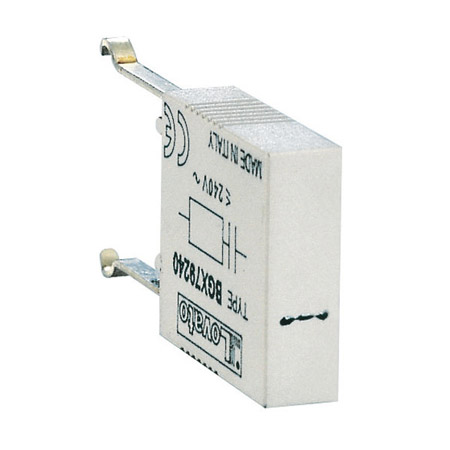

Шумові фільтри котушки | Напруга | Елемент | |
11BGX77048 | до 48В AC/DC | Варистор | |
11BGX77125 | 48-125В AC/DC | Варистор | |
11BGX77240 | 125-240В AC/DC | Варистор |
11BGX5000 |
11BGX78225 | до 225В DC | Діод | |
11BGX79048 | до 48В AC | RC-ланцюг | |
11BGX79125 | 48-125В AC | RC-ланцюг | |
11BGX79240 | 125-240В AC | RC-ланцюг | |
11BGX79415 | 240-415В AC | RC-ланцюг |
11SMX9022 |

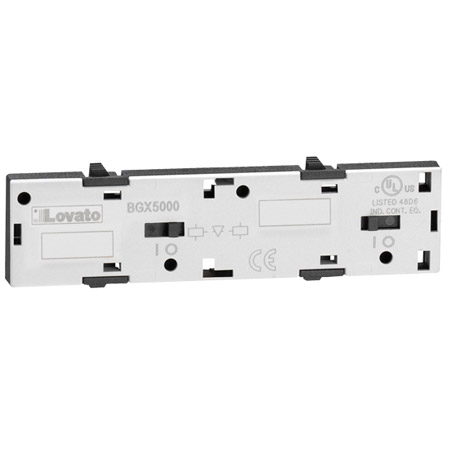

Механічне блокування |
|
|
|
11BGX5000 |
|
|
|

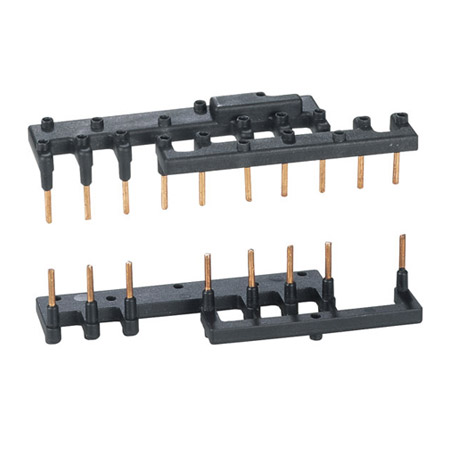

З'єднувальні шини для реверсу |
|
|
|
11SMX9022 |
|
|
