Дистанційне та місцеве керування перетворювачем частоти Lenze серії 8200 SMD

Іноді під час експлуатації перетворювачів частоти виникає необхідність в місцевому керуванні електродвигуном для тестування працездатності електроприводу відповідальних систем, налагодження, ремонту та виводу механізмів з аварійного стану. При цьому місцеве керування повинно бути пріоритетним по відношенню до дистанційного.

Для реалізації місцевого керування у перетворювачі частоти серії Lenze 8200 SMD, окрім підключення відповідних з’єднувальних кабелів, необхідно провести конфігурування самого перетворювача.

Конфігурування параметрів для перетворювача частоти.

Опис параметру Значення Примітка
СЕ1 Функція дискретного входу Е1 4 Зміна напряму обертання
СЕ2 Функція дискретного входу Е2 1 Обертання з фіксованою швидкістю JOG1
СЕ3 Функція дискретного входу Е3 2 Обертання з фіксованою швидкістю JOG2
С34 Конфігурація аналогового входу 0 AIN працює як вхід за напругою 0..10В
С37 Значення фіксованої швидкості JOG1 задається користувачем "Повільне" обертання
С38 Значення фіксованої швидкості JOG2 задається користувачем "Середнє" обертання
С39 Значення фіксованої швидкості JOG2 задається користувачем "Швидке" обертання

Ці параметри можуть бути використані для реалізації місцевого керування у всіх нижчезазначених схемах. У якості пристрою, що виконує дистанційне керування, використовується програмовний логічний контролер (PLC). При цьому завдання швидкості надходить в перетворювач частоти аналоговим сигналом 0..10В.

Слід відмітити, що при великих дистанціях між PLC та SMD для зменшення впливу перешкод доцільно використовувати завдання швидкості у вигляді аналогового сигналу 4..20мА. В цьому випадку необхідно встановити в параметрі значення С34=3 або С34=4.

Особливості реалізації місцевого керування в схемі 1:

  • схема призначена для роботи з релейними дистанційними виходами;
  • для формування сигналів місцевого керування використовується внутрішнє джерело живлення +12В перетворювача частоти з обмеженням струму 20мА для дискретних входів SMD.

В схемі 1 при місцевому керуванні реалізовані три фіксовані завдання швидкості для повільної, середньої та швидкої дії.

Схема 1.

Особливості реалізації місцевого керування в схемі 2:

  • схема призначена для роботи з транзисторними дистанційними виходами;
  • для формування сигналів місцевого керування використовується зовнішнє джерело живлення +24В перетворювача частоти для дискретних входів ESMD та виходів PLC;
  • при вмиканні місцевого керування відбувається відключення живлення транзисторних дискретних виходів.

В схемі 2 при місцевому керуванні реалізовані три фіксовані завдання швидкості для повільної, середньої та швидкої дії.

Схема 2.

Більш практичний варіант керування від PLC– реалізація схеми без відключення живлення дискретних транзисторних виходів.

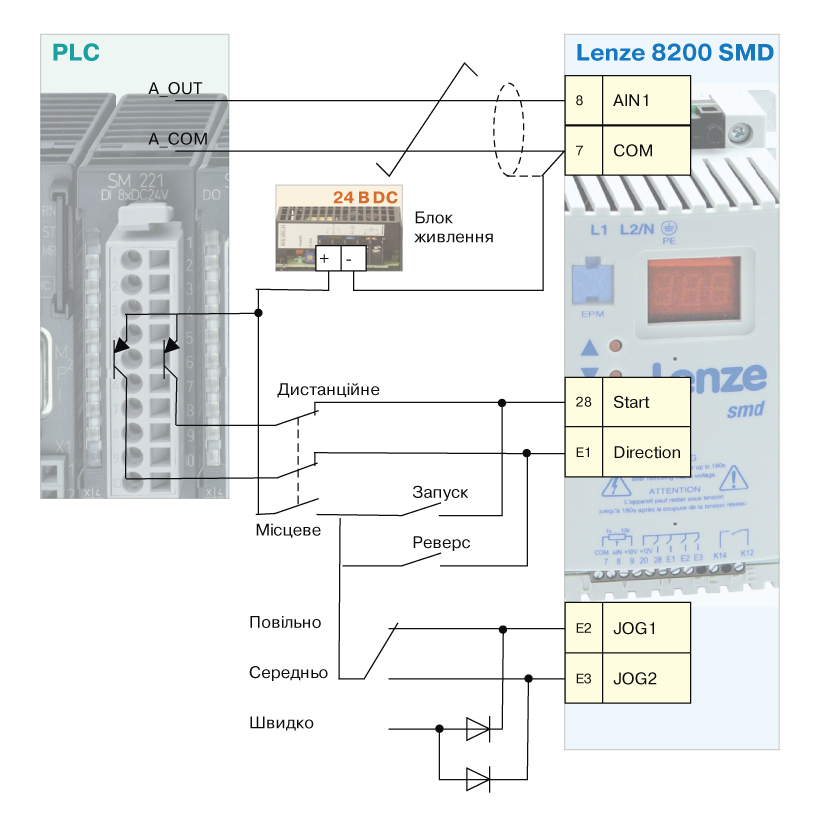

Особливості реалізації місцевого керування в схемі 3:

  • схема призначена для роботи з транзисторними дистанційними виходами;
  • для формування сигналів місцевого керування використовується зовнішнє джерело живлення +24В перетворювача частоти для дискретних входів ESMD та виходів PLC;
  • при вмиканні місцевого керування живлення транзисторних дискретних виходів не відключається.

Схема 3.
