Нове покоління моторизованих перемикачів серії ATyS

Після серії компактних моторизованих перемикачів Sircover, які добре зарекомендували себе завдяки надійності та безпеці, французька компанія Socomec представила на ринку якісно новий продукт серії ATyS, який є подальшим етапом у розвитку перемикачів навантаження з мотор-приводом, що використовуються у схемах автоматичного включення резервного живлення (АВР).

Лінійка ATyS – це ряд моделей, починаючи від силового моторизованого перемикача навантаження і закінчуючи повністю автоматизованими силовими пристроями, здатними відслідковувати зміни в мережі, керувати запуском генераторної установки та виконувати декілька інших функцій, забезпечуючи гарантоване енергозабезпечення споживачів. Всі електричні операції виконуються моторизованим модулем, керованим електронікою. Лінійка ATyS складається з 3- або 4-полюсних перемикачів, які розділяються за такими напрямками.

ATyS 3

ATyS 3 – це моторизовані перемикачі з можливістю переключення між положеннями 1, 0 або 2 від зовнішнього логічного блока – реле контролю ATyS 30. Лінійка моделей представлена двома різновидами: ATyS 3s та ATyS 3e (рис. 1).

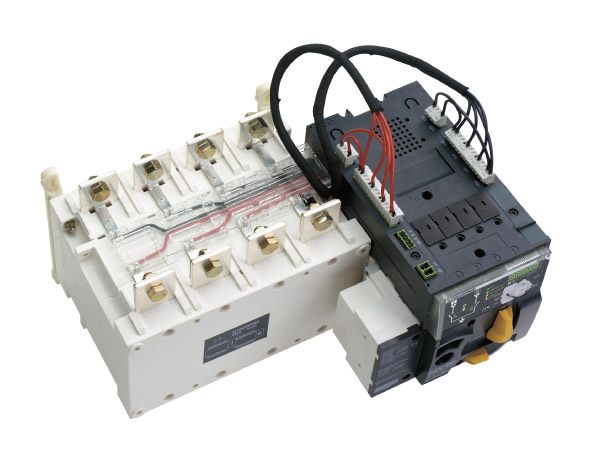

Рис. 1

ATyS 3s – базова модель, розрахована на комутацію струмів від 125 до 1800 А з категорією навантажень АС-22 та АС-23 з можливістю керування від зовнішнього джерела сигналу або в режимі ручного керування. Перемикач має три фіксовані положення з можливими варіантами виконання: «1–0–2» або «1–1+2 – 2». Живлення мотор-привода виконується від одного джерела енергії.

ATyS 3e – відрізняться від ATyS 3s наявністю на передній панелі дисплею для відображення інформація щодо стану АВР та кількості комутацій. Додатково можлива комплектація модулем зв’язку з портом RS485 або модулем входів/виходів. Для настроювання режиму роботи використовується клавіатура, яка теж розміщена на передній панелі. Живлення мотор-привода виконується від двох джерел одночасно. У разі виникнення проблем передбачено релейний вихід для сигналізації аварії.

ATyS 6

ATyS 6 – повністю автоматизований пристрій АВР (рис. 2), що містить реле контролю мережі з функцію тестування та має можливість здійснювати автоматично функцію перемикання залежно від заданих параметрів. Всі функціональні можливості ATyS 3 включені у версію ATyS 6.

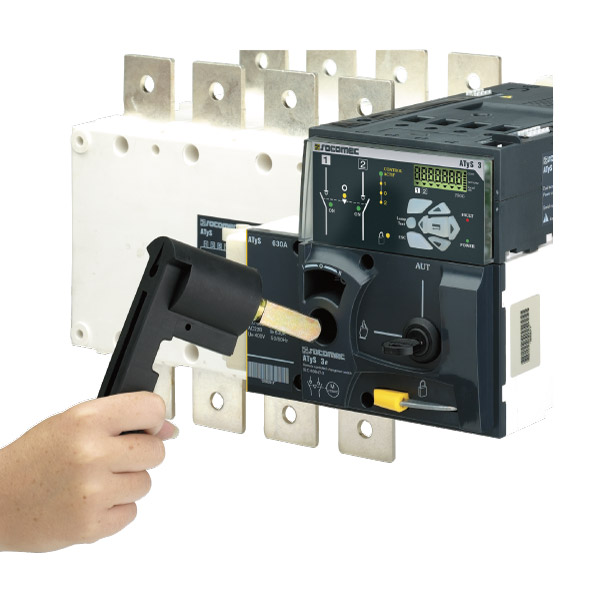

Рис. 2

Інформація щодо положення перемикача, готовності джерела, значення напруги та частоти відображається безпосередньо на самому приладі. Блок керування (модулі мотор-привода та електроніки) може бути вилучений для профілактичного обслуговування без від’єднання силового блока від мережі. Лінійка моделей ATyS 6 теж представлена двома моделями: ATyS 6е та ATyS 6m.

На відміну від ATyS 3 ці пристрої являють собою комбінацію силового комутаційного блока (здвоєний вимикач навантаження з мотор-приводом) та реле контролю параметрів мережі з можливістю керування дизель-генераторною установкою.

Окремим рядком ідуть електронні реле контролю ATyS 30 та ATyS 40 (рис. 3), які можна застосовувати не тільки в комплекті із серією ATyS 3, а також з іншими силовими комутаційними блоками (такими як контактори або вимикачі) та з іншими моторизованими перемикачами. Порівняння функцій всіх моделей ATyS наведені в табл. 1.

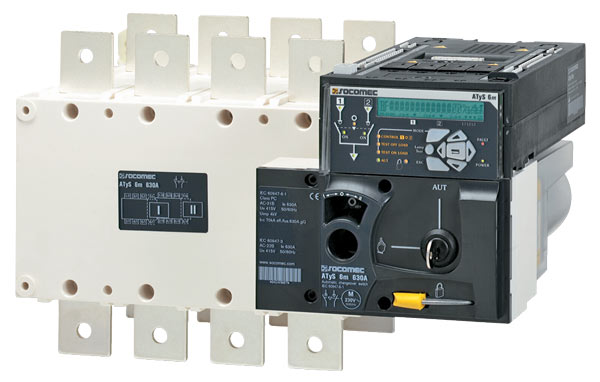

Рис. 3

Опції	ATyS 3s	ATyS 3e	ATyS 6e	ATyS 6m	ATyS C30	ATyS C40
Переключення з основної на резервну лінію із зовнішнім автоматичним керуванням	+	+
Переключення з основної на резервну лінію із внутрішнім автоматичним керуванням			+	+
Переключення навантаження	+	+
Зовнішній контролер для схем мережа/мережа і мережа/генератор					+
Зовнішній контролер для схем із двома дизель-генераторними установками						+
Допоміжне живлення
Версія 1 АС джерело живлення	+
Версія 2 АС джерело живлення		+	+	+	+
Версія 1 DC джерело живлення						+
Керування
Допоміжними контактами для положень 1, 0, 2	+	+	+	+
Автоматично для положень 1, 0, 2			+	+
Перемикачем у положення ручне/автоматичне керування		+	+	+
Моніторинг
В основній мережі: 3U, втрата фази, послідовність фаз			+	+	+
В резервній мережі: частота			+	+	+	+
В резервній мережі: 1U					+	+
В основній мережі: 1U			+	+		+
В резервній мережі: 3U, втрата фази, послідовність фаз			+	+
Конфігурація
Тип сигнала керування: постійний або імпульсний	+	+	+	+	+	+
Перевищення або зниження граничного значення, асоціація з гістерезисом			+	+	+	+
Керування часом затримки			+	+	+	+
Пріоритет мережі			+	+	+	+
Індикація на панелі приладу
Статус джерела живлення, положення приладу, команди, відключення, блокування		+	+	+	+	+
Контрольована U			+	+
Контрольована F			+	+
Контрольовані 3I, P, Q, S, PF, In				+
Контроль/керування
В позиціях 1 і 2 сигнальний контакт	+	+	+	+
В позиції 0 сигнальний контакт		+	+	+
Сигнал о положенні блокування і положенні перемикача ручне/автоматичне керування		+	+	+
Допоміжні контакти для запуску генератора			+	+	+	+
Допоміжні контакти аварійного реле			+	+
Порт COM RS485 (протокол JBUS MODBUS) – опція			+	+
Вхід/вихід – опція			+	+	+
Дистанційний інтерфейс
ATyS D10 для візуалізації			+	+	+
ATyS D20 для візуалізації і керування			+	+	+

Особливості ATyS

Завдяки своїм технічним особливостям серія ATyS виділяється серед аналогічних продуктів, представлених на ринку, і значно перевершує їх за низкою характеристик.

Безпечне функціонування. Використання перемикача ATyS забезпечує гарантоване відключення навантаження. ATyS має 3 стійкі положення: «1–0–2» або «1–1+2–2», що забезпечує надійне живлення навантаження навіть без керуючої напруги.

Високий рівень робочої ізоляції. Для перемикачів зі струмом комутації до 400 А ізоляція пристрою розрахована на напругу до 800 В при витримуваній імпульсній напрузі 8 кВ, а для перемикачів зі струмом комутації більше 400 А ці значення становлять відповідно 1000 В і 12 кВ.

Стійкість до струмів короткого замикання. Пристрої ATyS, як перемикачі АВР, характеризуються стійкою роботою в умовах короткого замикання з великими струмами.

Ручне та автоматичне керування. На всіх апаратах ATyS завжди є можливим ручне керування у разі необхідності. Також є можливість блокування електричного керування перемикачем.

Надійне блокування. Всі перемикачі ATyS забезпечують безпечне секціонування і блокування на замок. Для блокування положень «1–0–2» у перемикачах ATyS можна використовувати до 3 висячих замків. У такому стані ручне керування неможливе, а електричне – заблоковано. Тому дані перемикачі не тільки гарантують робочий режим, але й дозволяють виконувати експлуатаційні роботи в повній безпеці.

Легкість монтажу. Характерною рисою ATyS є компактність і легкість монтажа, а точніше – відсутність монтажа як такого. ATyS є «Plug-Play»-пристроєм. Продукт поставляється повністю в готовому до експлуатації вигляді, немає необхідності в придбанні додаткових монтажних аксесуарів. Необхідно лише закріпити пристрій гвинтами та приєднати силові кабелі.

Візуалізація робочих параметрів. Перемикачі ATyS забезпечують можливість моніторингу стану пристрою та електричних параметрів мережі безпосередньо на самому приладі. За необхідністю є можливим підключення додаткових модулів для сигналізації стану та положення перемикача, а також передавання даних за допомогою COM-модуля.

Фірмове програмне забезпечення. Для зручної дистанційної роботи та візуалізації процесу розроблено програмне забезпечення ATyS VISION. Програма являє собою гнучкий інструмент для моніторингу і керування процесом АВР безпосередньо з персонального комп’ютера і працює як під керуванням Windows XP, так і більш ранніх версій системи – Windows 2000, NT, Me, 98.

Загальний висновок

Пристрої ATyS являють собою комбінацію силового перемикача навантаження та пристрою контролю параметрів мережі. Залежно від стану контрольованої мережі виконується перемикання/вмикання резервного живлення.

Пристрої безпечні та надійні, мають високі технічні характеристики при мінімальних масогабаритних показниках. Пристрої ідеально підходять та рекомендовані для використання як перемикачі АВР схем «мережа – генератор» і «мережа 1 – мережа 2». Продукція сертифікована в Україні, а її якість відповідає європейськім стандартам CE та міжнародним стандартам IEC 60947-3 і 60947-6-1.
