Автоматизированная система дозирования муки

Представленная система позволяет в автоматическом режиме осуществлять расфасовку продукции из крупнотоннажных хранилищ-танков в тару, пригодную для транспортировки, хранения и продажи оптом или в розницу.


Описание технологического процесса и алгоритма работы

Дозирующий блок представляет собой комплекс устройств, объединяющий весоизмерительные модули и исполнительные устройства – заслонки. Совокупно дозирующие блоки образуют информационную систему, предназначенную для управления расфасовкой муки и учета выбоя муки в килограммах, по сортам и количеству мешков с суммирующим итогом за фиксированную единицу времени — час, смену, сутки, месяц.

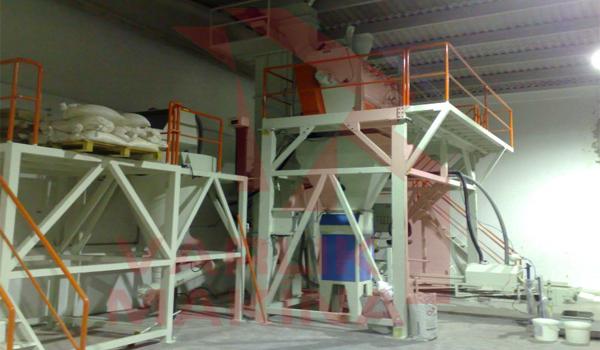

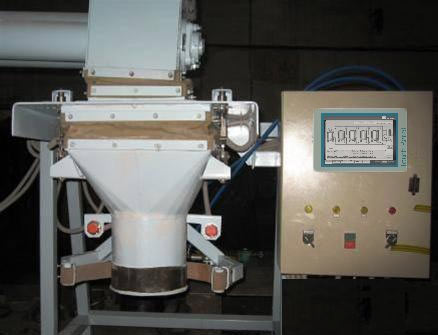

Рис. 1. Внешний вид дозирующего блока

Перед началом работы мастер задает на смену необходимое количество мешков определенного сорта, вес порции и включает весы. В процессе работы осуществляется замена мастером тары (мешков) и визуальный контроль хода выполнения процесса.


Описание системы автоматизации

Измерение веса осуществляется датчиками SIWAREX R, информация с которых подается на шкаф управления, где находится программируемый логический контроллер VIPA 300S с установленными весоизмерительными модулями SIWAREX M и модулями цифровых входов\выходов 8х24В. Непосредственное управление процессом возложено на панель оператора VIPA TP 612C с диагональю экрана 12,1”.

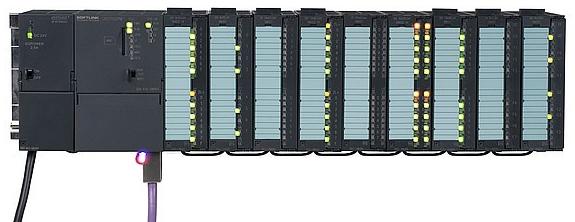

Рис. 2. Программируемый логический контроллер VIPA 300S с набором модулей I\O

Графический интерфейс реализуется средствами SCADA системы zenon, которая поставляется в комплекте с панелью оператора.

Программное приложение SCADA zenon позволяет реализовать следующие функции:

  • задавать необходимые технологические значения параметров
  • осуществлять дистанционный пуск и стоп процесса
  • контролировать текущий измеряемый вес, суммарное значение
  • вести архивы
  • получать сообщения о актуальном состоянии системы, активной фазе
  • организовать многоуровневую систему доступа.

image image

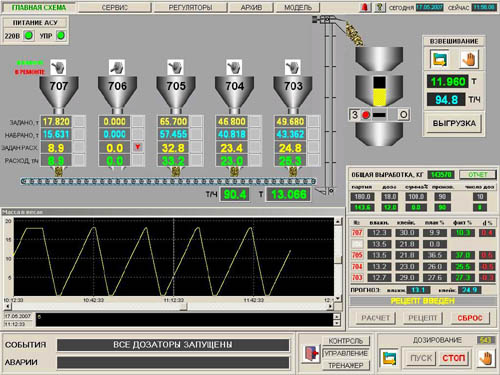

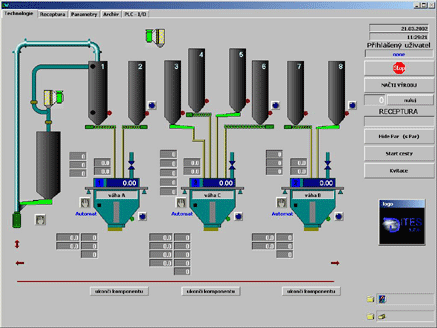

Рис. 3. Операторские мнемосхемы управления процессом

Непосредственно по месту размещения дозирующего блока выносятся кнопки ПУСК и СТОП.

Управление затвором дозирующего блока осуществляется с помощью мотор-редуктора TRANSTECNO серии GKR

Разработанная система дозирования муки имеет возможность расширения количества эксплуатируемых дозирующих блоков, а также легко может быть интегрирована в общую АСУ предприятия.

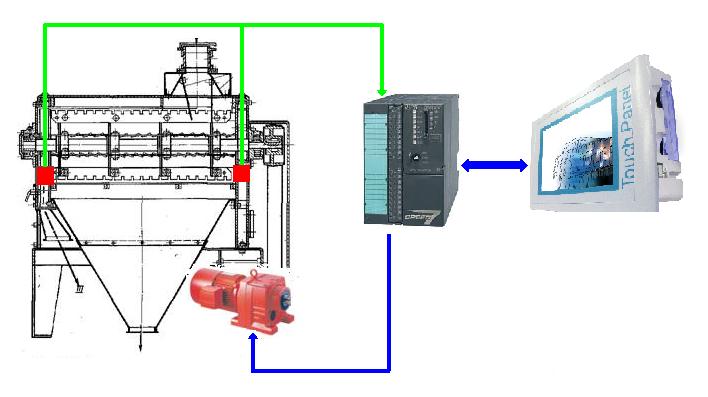

Рис. 4. Структурная схема АСУ


Эффект от внедрения системы

  • Уменьшение погрешности дозирования
  • Повышенная надежность в работе
  • Оперативный контроль дозирования каждой порции
  • Организация учета отгруженной продукции
