Стабілізація тиску в системі водопостачання за допомогою основного і додаткового насосів

Основний насос живиться від трифазного перетворювача частоти ESMDxxxL4TXA і працює в режимі стабілізації тиску разом з датчиком технологічного параметра. У разі, коли споживання води зростає (наприклад, у вечірній час доби при водопостачанні житлового будинку), і потужності одного насоса стає недостатньо, то включається додатковий насос від пристрою плавного пуску (ППП). При цьому основний насос продовжує працювати в режимі регулювання тиску. При зниженні споживання води (в нічний час доби) швидкість обертання основного насоса знижується, нерегульований додатковий насос відключається і знову працює тільки один з насосів.

Особливості реалізації:

1. Додатковий насос — нерегульований, включається від пристрою плавного пуску для виключення гідроударів в мережі водопостачання.
2. Зниження швидкості основного насоса, що живиться від ПЧ, для виключення гідравлічного удару в системі не передбачено. Ця особливість робить можливим застосування запропонованої системи тільки у водопровідних мережах з накопичувачами або при великій інерційності витрати води.
3. Система може бути реалізована тільки при використанні трифазного перетворювача частоти серії ESMD (в однофазних перетворювачах відсутній другий дискретний вихід для управління ППП).

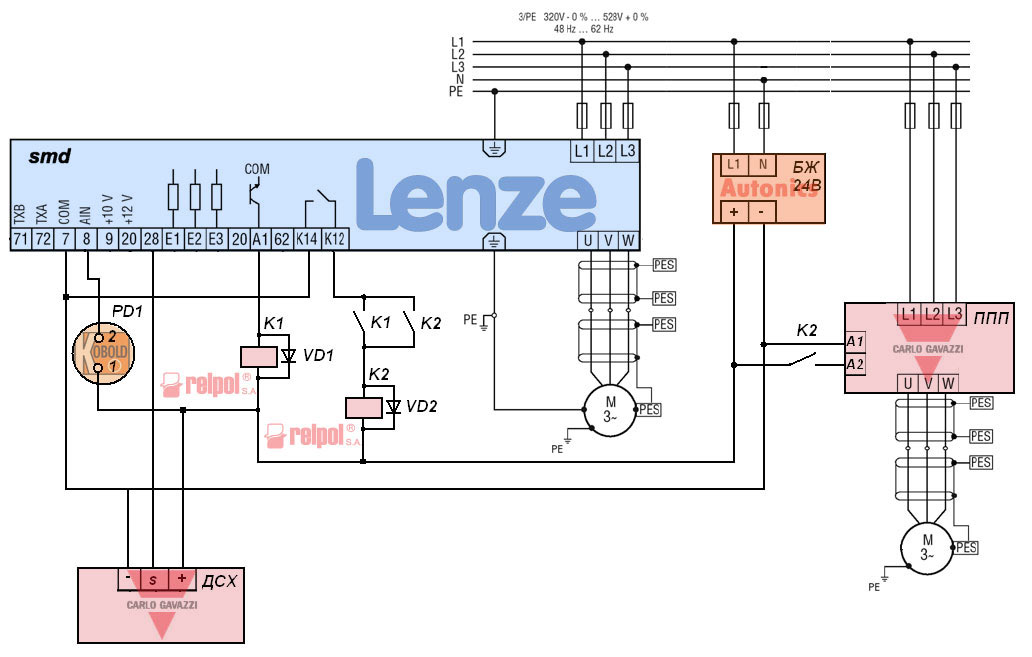

Підключення перетворювача частоти здійснюється згідно зі схемою, наведеною нижче. Крім цього, необхідно здійснити конфігурування перетворювача частоти під завдання регулювання тиску.

На схемі введено наступні позначення:

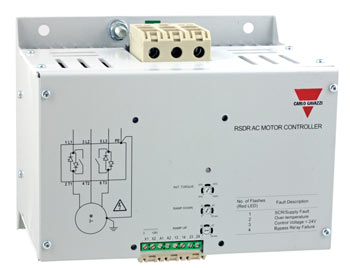

ППП – пристрій плавного пуску серії RSHR Carlo Gavazzi відповідної потужності	PD1-датчик відносного тиску з вихідним сигналом 4 .. 20мА постійного струму, наприклад SEN-86/87 Kobold або DWYER 626

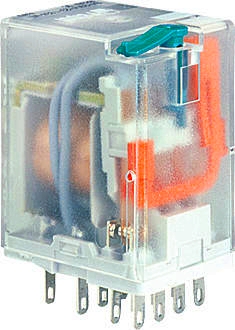

БЖ — блок живлення постійної напруги 24В, наприклад SP0324 Autonics	К1, К2 — реле з двома контактами та живленням котушки 24В DC, наприклад RELPOL R2-2012-23-1024
ДСХ — датчик «сухого ходу», наприклад VP02P Carlo Gavazzi	VD1, VD2 — вставки реле з вбудованими діодами, що виконують функцію захисту обладнання від перенапруг на котушках К1, К2

Конфігурування параметрів перетворювача частоти здійснюється згідно з таблицею:

№ параметру	Значення параметру	Опис параметру	Примітка
С08	7	Конфігурація релейного виходу	Срабатывает, когда частота превысит значение С17
С10	10.0	Мінімальна частота обертання	Визначається користувачем
С11	50.0	Максимальна частота обертання
С14	3	Режим керування двигуном	Формування квадратичної характеристики
С17	17	Поріг частоти	Частота, при якій вимикається ППП
С70	5.0	Пропорційний коефіцієнт підсилення	Задається користувачем при налагодженні на об’єкті
С71	0.0	Інтегральний коефіцієнт підсилення
C17	9	Спрацьовує, коли значення знаходиться у межах d46/d47
C81		Завдання ПІ-регулятора	Встановлюється залежно від заданого тиску
D38	1	Режим ПІ-регулятора	Регулятор активний, прямий вплив
D46	49	Поріг мінімуму зворотного зв’язку	Значення швидкості, при якому вмикається ППП
D47	50	Поріг максимуму зворотного зв’язку	Максимальне значення швидкості
