Фотодатчики з великою дальністю виявлення

Серія BJX – велика дальність, завадостійкість, виявлення дзеркальних поверхонь

Компактні фотоелектричні датчики серії BJX оснащені високопродуктивною оптикою, що забезпечує велику відстань виявлення — до 30 м. Датчики також відрізняються чудовою стійкістю до завад і мінімальним впливом навколишнього освітлення, що гарантує точне та надійне виявлення об’єктів. Функція запобігання взаємним завадам дозволяє встановлювати кілька датчиків у безпосередній близькості один від одного, а функція MSR (відбиття від дзеркальних поверхонь) забезпечує виявлення об’єктів із високим коефіцієнтом відбиття (скло, дзеркало, полірований метал тощо).

Загальні характеристики:

Дальність виявлення залежно від типу датчиків:
- прохідні до 30 м
- ретрорефлективні до 3 м
- рефлективні дифузійні до 1 м
Режим Light ON / Dark ON встановлюється перемикачем
Чутливість регульована
Підключення кабель 2 м, ∅4 мм
Живлення 10–30 В DC ±10%
Вбудований захист від зворотної полярності і короткого замикання
Розміри 20 х 32 х 11 мм
Захист від вологи і пилу IP65
Макс. час відгуку 1 мс
Вигляд Дальність Метод виявлення; мішень Тип світла Вихід Підключення Код замовлення

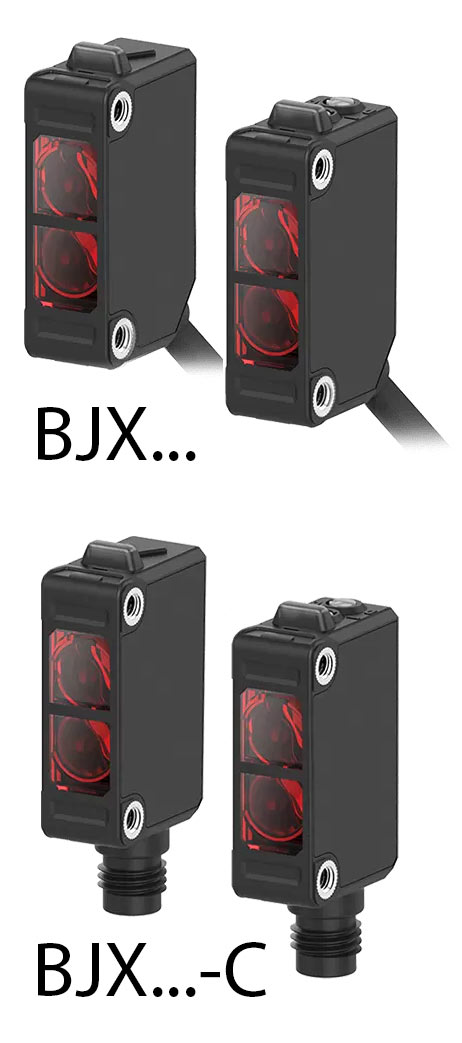

30 м прохідний;
непрозора,
мін. Ø15 мм 		червоний
LED 660 nm 		PNP кабель 2м BJX30M-TDT-P
NPN BJX30M-TDT
PNP конектор BJX30M-TDT-C-P
NPN BJX30M-TDT-C
15 м прохідний;
непрозора, мін. Ø15 мм 		інфрачервоний
LED 850 nm 		PNP кабель 2м BJX15M-TDT-P
NPN BJX15M-TDT
PNP конектор BJX15M-TDT-C-P
NPN BJX15M-TDT-C
10 м прохідний;
непрозора,
мін. Ø15 мм 		червоний
LED 660 nm 		PNP кабель 2м BJX10M-TDT-P
NPN BJX10M-TDT
PNP конектор BJX10M-TDT-C-P
NPN BJX10M-TDT-C
3 м ретрорефлективний з поляризацією; непрозора,
мін. Ø75 мм 		червоний
LED 660 nm 		PNP кабель 2м BJX3M-PDT-P
NPN BJX3M-PDT
PNP конектор BJX3M-PDT-C-P
NPN BJX3M-PDT-C

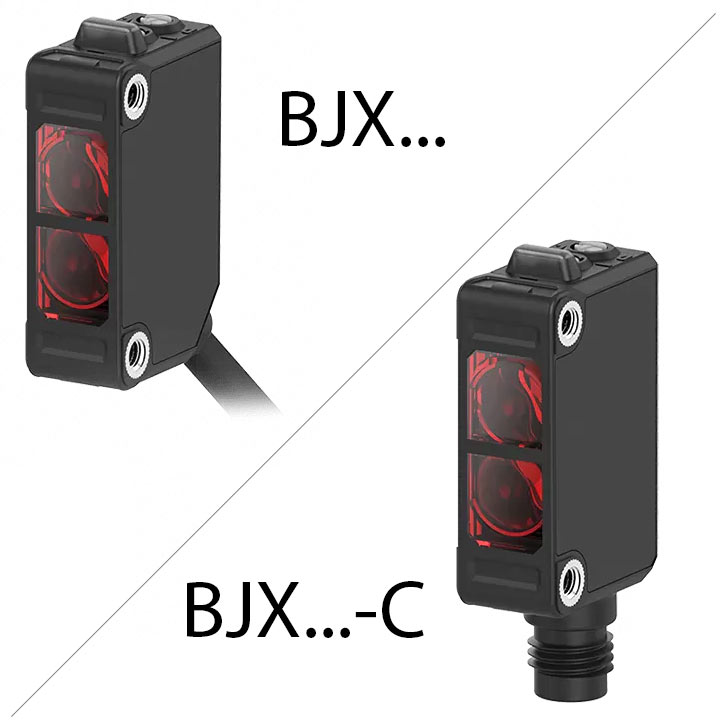

1 м рефлективний дифузійний;
непрозора або напівпрозора 		червоний
LED 660 nm 		PNP кабель 2м BJX1M-DDT-P
NPN BJX1M-DDT
PNP конектор BJX1M-DDT-C-P
NPN BJX1M-DDT-C
300 мм рефлективний дифузійний;
непрозора або напівпрозора 		червоний
LED 660 nm 		PNP кабель 2м BJX300-DDT-P
NPN BJX300-DDT
PNP конектор BJX300-DDT-C-P
NPN BJX300-DDT-C
100 мм рефлективний дифузійний;
непрозора або напівпрозора 		інфрачервоний
LED 850 nm 		PNP кабель 2м BJX100-DDT-P
NPN BJX100-DDT
PNP конектор BJX100-DDT-C-P
NPN BJX100-DDT-C

pdfІнструкція (англ.)

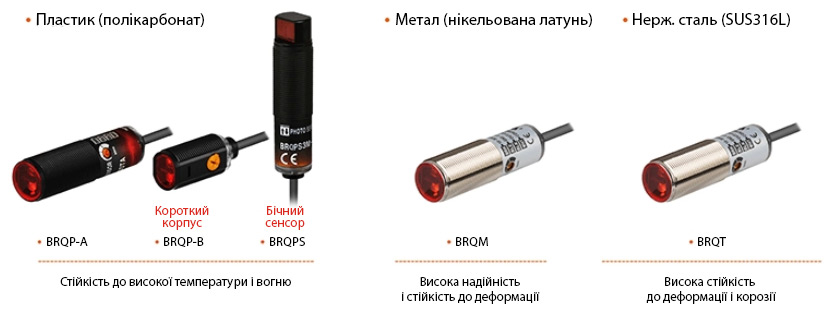

Серія BRQ – велика дальність, циліндричний корпус Ø18 мм

Циліндричні фотоелектричні датчики серії BRQ діаметром 18 мм доступні з різним розміщенням сенсора (фронтальне, бічне), матеріалами корпусу (нержавійна сталь, нікельована латунь, пластик) та розмірами корпусу (стандартний, короткий) для гнучкого застосування в різноманітних умовах. Датчики відрізняються великою відстанню виявлення — до 30 м — та точністю роботи, а також чудовою стійкістю до завад і мінімальним впливом навколишнього освітлення. Функція запобігання взаємним завадам дозволяє встановлювати датчики близько один до одного.

Загальні характеристики

Живлення 10–30 В DC ±10%
Макс. час відгуку 1 мс
Чутливість налаштовується вбудованим регулятором
Режим Light ON / Dark ON налаштовується по проводу керування
Матеріали корпусу Довжина
- BRQT, BRQM стандартна
- BRQP Класс захисту
- BRQT IP67, IP69K
- BRQM, BRQP, BRQPS IP67

Вибір моделі за характеристиками

Дальність Метод виявлення; мішень Матеріал корпусу Вихід Код замовлення
промінь вздовж осі корпусу, червоний LED 660 нм (BRQ..100 — інфрачервоний LED 850 нм)
30 м прохідний;
непрозора, мін. Ø7 мм 		нікельована латунь NPN BRQM30M-TDTA-■
нікельована латунь PNP BRQM30M-TDTA-■-P
пластик NPN BRQP30M-TDTA*-■
пластик PNP BRQP30M-TDTA*-■-P
нерж. сталь NPN BRQT30M-TDTA-■
нерж. сталь PNP BRQT30M-TDTA-■-P
20 м нікельована латунь NPN BRQM20M-TDTA-■
нікельована латунь PNP BRQM20M-TDTA-■-P
пластик NPN BRQP20M-TDTA*-■
пластик PNP BRQP20M-TDTA*-■-P
нерж. сталь NPN BRQT20M-TDTA-■
нерж. сталь PNP BRQT20M-TDTA-■-P
5 м нікельована латунь NPN BRQM5M-TDTA-■
нікельована латунь PNP BRQM5M-TDTA-■-P
пластик NPN BRQP5M-TDTA*-■
пластик PNP BRQP5M-TDTA*-■-P
нерж. сталь NPN BRQT5M-TDTA-■
нерж. сталь PNP BRQT5M-TDTA-■-P
3 м ретрорефлективний з поляризацією;
непрозора, мін. Ø75 мм 		нікельована латунь NPN BRQM3M-PDTA-■
нікельована латунь PNP BRQM3M-PDTA-■-P
пластик NPN BRQP3M-PDTA*-■
пластик PNP BRQP3M-PDTA*-■-P
нерж. сталь NPN BRQT3M-PDTA-■
нерж. сталь PNP BRQT3M-PDTA-■-P
1 м рефлективний дифузійний;
прозора або напівпрозора 		нікельована латунь NPN BRQM1M-DDTA-■
нікельована латунь PNP BRQM1M-DDTA-■-P
пластик NPN BRQP1M-DDTA*-■
пластик PNP BRQP1M-DDTA*-■-P
нерж. сталь NPN BRQT1M-DDTA-■
нерж. сталь PNP BRQT1M-DDTA-■-P
400 мм рефлективний дифузійний;
непрозора або напівпрозора 		нікельована латунь NPN BRQM400-DDTA-■
нікельована латунь PNP BRQM400-DDTA-■-P
пластик NPN BRQP400-DDTA*-■
пластик PNP BRQP400-DDTA*-■-P
нерж. сталь NPN BRQT400-DDTA-■
нерж. сталь PNP BRQT400-DDTA-■-P
100 мм нікельована латунь NPN BRQM100-DDTA-■
нікельована латунь PNP BRQM100-DDTA-■-P
пластик NPN BRQP100-DDTA*-■
пластик PNP BRQP100-DDTA*-■-P
нерж. сталь NPN BRQT100-DDTA-■
нерж. сталь PNP BRQT100-DDTA-■-P
бічний сенсор (промінь під 90° до осі корпусу), червоний LED 660 нм
20 м прохідний;
непрозора, мін. Ø7 мм 		пластик чорного кольору NPN BRQPS20M-TDTA
PNP BRQPS20M-TDTA-P
NPN BRQPS20M-TDTA-C
PNP BRQPS20M-TDTA-C-P
10 м NPN BRQPS10M-TDTA
PNP BRQPS10M-TDTA-P
NPN BRQPS10M-TDTA-C
PNP BRQPS10M-TDTA-C-P
3 м NPN BRQPS3M-TDTA
PNP BRQPS3M-TDTA-P
NPN BRQPS3M-TDTA-C
PNP BRQPS3M-TDTA-C-P

■ підключення: немає — кабель 2 м, ∅4 мм; С — конектор
* корпус: A — стандартний, B — короткий (металеві датчики і датчики з бічним сенсором не мають коротких версій)

pdfІнструкція — серія BRQ, фронтальний сенсор (англ.)
pdfІнструкція — серія BRQ, бічний сенсор (англ.)

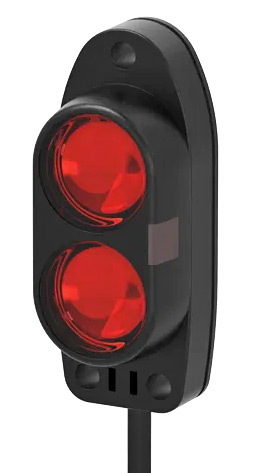

Серія BA – дифузійні рефлективні датчики з великою дальністю виявлення (до 2 м)

Фотоелектричні датчики дифузійного відбиття серії BA оснащені спеціально розробленою оптикою, що забезпечує велику відстань спрацьовування — до 2 м. Індикатор роботи/стабільності дозволяє користувачам легко визначити стан роботи пристрою.

Загальні характеристики

Живлення 12–24 В DC ±10%
Підключення кабель 2 м, ∅3 мм
Джерело світла інфрачервоний світлодіод (850 нм)
Макс. час відгуку 1 мс
Чутливість налаштовується вбудованим регулятором
Мішень з прозорого або напівпрозорого матеріалу
Режим Light ON / Dark ON залежно від моделі
Матеріал корпусу пластик
Класс захисту IP64

Вибір моделі за характеристиками

Режим роботи Вихід Код замовлення
Light ON NPN BA2M-DDT
PNP BA2M-DDT-P
Dark ON NPN BA2M-DDTD
PNP BA2M-DDTD-P

pdfІнструкція (англ.)

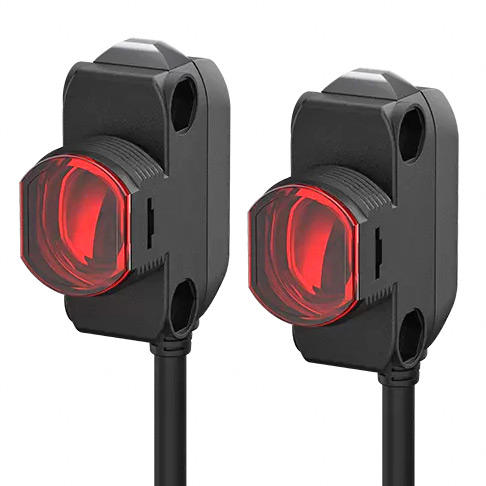

Серія BH – фотоелектричні датчики з великою дальністю виявлення і з двома варіантами монтажу

Фотоелектричні датчики серії BH можна закріплювати знизу за допомогою гайки M18 або збоку (до площини або кротнштейна) за допомогою гвинтів M3 і гайок. Гнучкі можливості монтажу забезпечують просте застосування в різних промислових умовах. За допомогою простої схеми підключення датчики можуть генерувати окремі або одночасні вихідні сигнали з відкритим колектором у конфігураціях NPN і PNP. Пропонуються у 3 версіях: прохідні, ретрорефлективні з поляризаційним фільтром і дифузійні рефлективні.

Загальні характеристики

Живлення 12–24 В DC ±10%
Час відгуку до 1 мс
Підключення кабель 2,1 м, ∅4 мм
Режим Light ON / Dark ON встановлюється перемикачем
Регулятор чутливості вбудований
Ступінь захисту IP67

Вибір моделі за характеристиками

Вигляд Робоча дистанція Тип датчика Джерело світла Код замовлення
20 м прохідний червоний світлодіод (660 нм) BH20M-TDT

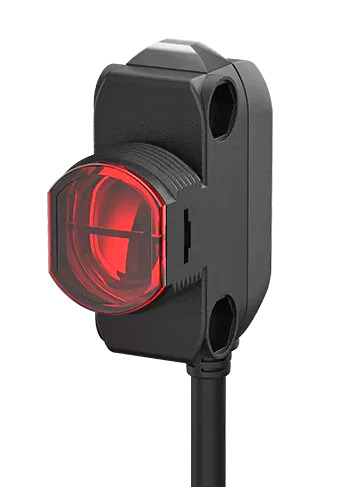

4 м ретрорефлективний з поляризацією BH4M-PDT

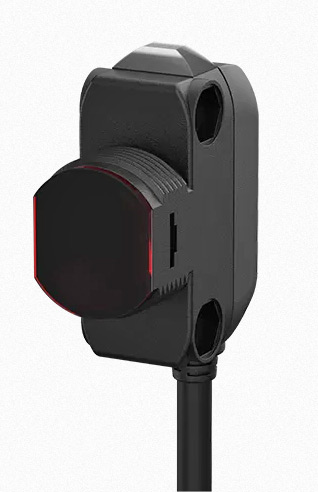

1 м дифузійний рефлективний інфрачервоний світлодіод (850 нм) BH1M-DDT
300 мм червоний світлодіод (660 нм) BH300-DDT

pdfІнструкція (англ.)

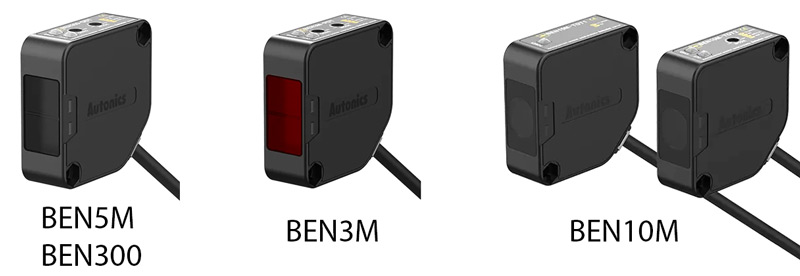

Серія BEN – фотоелектричні датчики з універсальним живленням AC/DC

Фотоелектричні датчики серії BEN із вбудованими підсилювачами випускаються в універсальному виконанні для живлення від мережі змінного/постійного струму та у виконанні для живлення від постійного струму. Спеціалізована мікросхема датчика забезпечує високу продуктивність у різних сферах застосування.

Загальні характеристики

Типи датчиків ретрорефлективний, у т. ч. з поляризаційним фільтром, дифузійний рефлективний, прохідний
Підключення кабель 2 м, ∅5 мм
Індикатори стабільності (зелений), роботи (червоний)
Режим Light ON / Dark ON вбудований перемикач
Регулятор чутливості вбудований (крім прохідного типу)
Ступінь захисту IP50

Вибір моделі за характеристиками

Робоча дистанція Тип датчика Джерело світла Макс. час відгуку Вихід Напруга живлення (±10%) Код замовлення
10 м прохідний інфрачервоний LED 850 нм 1 мс NPN+PNP 12-24 В DC BEN10M-TDT
20 мс Реле 24-240 В AC/DC BEN10M-TFR
5 м ретрорефлективний (стандартний) інфрачервоний LED 940 нм 1 мс NPN+PNP 12-24 В DC BEN5M-MDT
20 мс Реле 24-240 В AC/DC BEN5M-MFR
3 м ретрорефлективний (з поляризацією) червоний LED 660 нм 1 мс NPN+PNP 12-24 В DC BEN3M-PDT
20 мс Реле 24-240 В AC/DC BEN3M-PFR
300 мм рефлективний дифузійний інфрачервоний LED 940 нм 1 мс NPN+PNP 12-24 В DC BEN300-DDT
20 мс Реле 24-240 В AC/DC BEN300-DFR

pdfІнструкція (англ.)

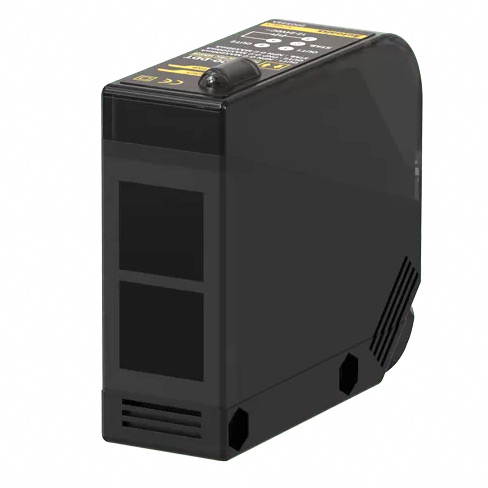

Серія BX – фотоелектричні датчики з універсальним живленням AC/DC , клемним підключенням і таймером

Фотоелектричні датчики серії BX із вбудованими підсилювачами випускаються в універсальному виконанні для живлення від мережі змінного/постійного струму та у виконанні для живлення від постійного струму.Всі датчики мають версію з функцією таймера. Моделі з універсальним живленням мають широкий діапазон напруги живлення 24–240 В змінного або постійного струму.

Загальні характеристики

Типи датчиків ретрорефлективний (стандартний або з поляризованим світлом), дифузійний рефлективний, прохідний
Підключення клеми
Індикатори стабільності (зелений), роботи (червоний)
Режим Light ON / Dark ON вбудований перемикач
Регулятор чутливості вбудований (крім прохідного типу)
Ступінь захисту IP50
Вбудований захист від зворотної полярності і короткого замикання

Вибір моделі за характеристиками

Робоча дистанція Тип датчика Джерело світла Макс. час відгуку Вихід Напруга живлення (±10%) Код замовлення
15 м прохідний інфрачервоний LED 850 нм 1 мс NPN+PNP 12-24 В DC BEN10M-TDT■
20 мс Реле 24-240 В AC/DC BEN10M-TFR■
5 м ретрорефлективний (стандартний) інфрачервоний LED 940 нм 1 мс NPN+PNP 12-24 В DC BEN5M-MDT■
20 мс Реле 24-240 В AC/DC BEN5M-MFR■
3 м ретрорефлективний (з поляризацією) червоний LED 660 нм 1 мс NPN+PNP 12-24 В DC BEN3M-PDT■
20 мс Реле 24-240 В AC/DC BEN3M-PFR■
700 мм рефлективний дифузійний інфрачервоний LED 940 нм 1 мс NPN+PNP 12-24 В DC BEN300-DDT■
20 мс Реле 24-240 В AC/DC BEN300-DFR■

■: -T — з функцією таймера: затримка увімкнення (ON delay), затримка вимкнення (OFF delay), фіксована тривалість сигналу (One-shot delay)

pdfІнструкція (англ.)
