Фотоелектричні датчики Leuze

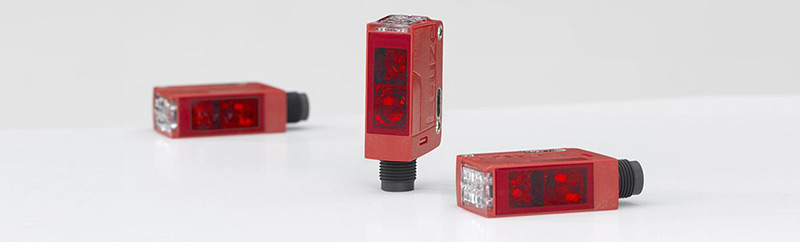

Оптичні датчики прохідного типу складаються з двох окремих пристроїв – випромінювача (передавача), який випромінює світло, і приймача, який встановлюється навпроти випромінювача і приймає (виявляє) спрямоване на нього світло. Якщо між передавачем і приймачем з‘являється непрозорий об’єкт, світло не доходить до приймача, і стан виходу приймача змінюється. Таким чином визначаються передній і задній край об’єкта, що рухається між приймачем і передавачем (наприклад, на конвеєрній стрічці). Датчики Leuze серії LS25CI здатні виявляти об’єкт навіть у випадку, коли він запакований у непрозору або металізовану плівку. Звісно, при цьому зменшується робоча дистанція між передавачем і приймачем, яка в оптимальних умовах може досягати 400 або 220 м залежно від моделі передавача.

Особливості і переваги

• Найпотужніший на ринку фотоелектричний датчик з прохідним променем може просвічувати будь-який тип пакувальної плівки і надійно виявляти об'єкти всередині.
• Потужність передавача і чутливість приймача можна швидко і інтуїтивно регулювати за допомогою потенціометрів.
• Міцний корпус має ступені захисту IP67 і IP69K. Він сертифікований ECOLAB для використання в суворих умовах, де необхідне часте очищення.
• Для металізованих і надзвичайно сильно поглинаючих плівок існує ще потужніша модель передавача LS25CI.XX, яка не вимагає жодного регулювання. Приймач LE25CI.XR1 сумісний з обома передавачами.
• Використовуване інфрачервоне світло є нешкідливим і безпечним для очей.
• Технологія A?LS виключає вплив інших датчиків та сторонніх джерел світла на приймач.

Приклад застосування

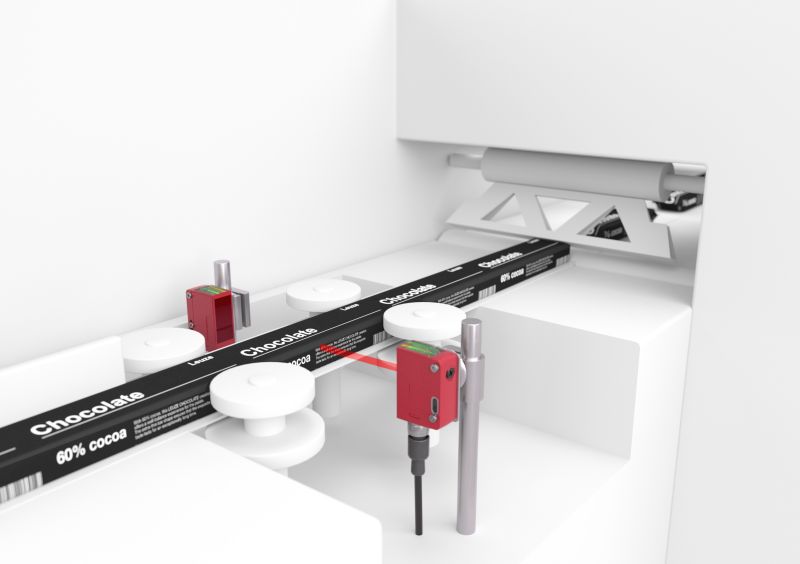

Виявлення переднього краю продукту в металізованій плівковій обгортці

Вимога: У горизонтальній пакувальній системі шоколадні батончики упаковуються в плівку. Пакувальна плівка має барвистий друк і є непрозорою. Однак для розділення батончиків необхідно надійно виявити передній край батончика всередині плівкової обгортки, щоб забезпечити правильне положення запаювання.
Рішення: Високопродуктивний фотодатчик Leuze LS25CI.XX без зусиль просвічує навіть металізовані та темні плівки, навіть якщо потрібно просвічувати кілька шарів. Незважаючи на такі перешкоди, передній край упакованого продукту надійно виявляється.

Технічні характеристики

Вибір моделі за характеристиками

Оптичні датчики відбивного типу являють собою випромінювач і приймач світлового променя в одному корпусі. Світло, що виходить з випромінювача, відбивається від спеціального світлоповертального елемента (відбивача), встановленого навпроти датчика, і виявляється приймачем. Такий варіант датчика може бути зручним у місцях, де немає можливості розмістити окремий приймач або ж провести кабель до нього. Варто зауважити, що з урахуванням зворотного шляху променя і неідеального відбиття світла відбивачем максимальна робоча дистанція такого датчика буде меншою, ніж у датчиків прохідного типу.

Датчики відбивного типу, в свою чергу, поділяються на:

Стандартні моделі (світлодіодні або лазерні)

• надійне виявлення об’єктів, навіть таких, що мають відбивні властивості;
• максимальна робоча відстань до 24 м;
• надзвичайно точне позиціонування при використанні лазера як джерела світла.

Вибір моделі за характеристиками

Оптимізовані для прозорих об’єктів

• надійне виявлення максимально прозорих об’єктів;
• максимальна робоча відстань до 6 м;
• компенсація забруднення за допомогою інтегрованого відстеження.

Вибір моделі за характеристиками

Оптимізовані для світловідбивних об’єктів

• надійне виявлення об'єктів, загорнутих у фольгу та здатних сильно розсіювати світло;
• максимальна робоча відстань до 16 м;
• регульована чутливість для виявлення прозорих упаковок.

Вибір моделі за характеристиками

Оптимізовано для нестандартних об'єктів, піддонів та поліетиленових пакетів

• безперервне виявлення перфорованих, нестандартних та плоских об'єктів;
• максимальна робоча відстань до 4 м;
• різні рівні чутливості за допомогою кнопки навчання на пристрої;
• мінімальна висота виявлення від 3 мм

Приклади застосування

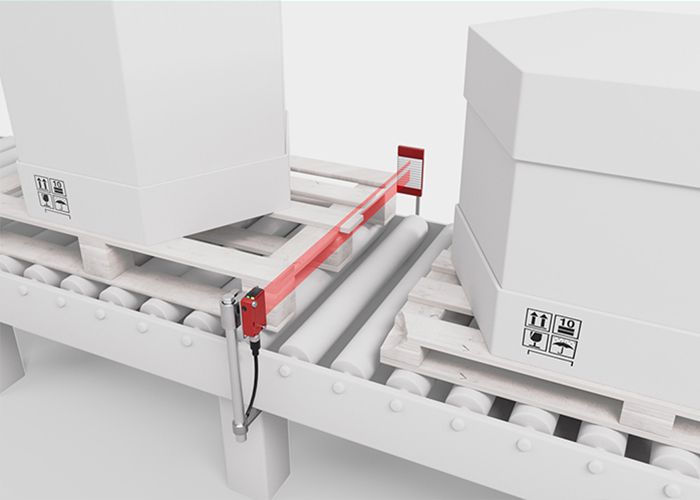

Виявлення піддонів

Вимога: Усі типи піддонів повинні надійно виявлятися по всій довжині. Також має бути забезпечено виявлення дефектних піддонів або отворів на піддонах.
Рішення: Відбивні фотоелектричні датчики RK46C надійно виявляють об'єкти неправильної форми та з отворами. Для цього пристрої використовують потужну світлову смугу шириною 60 мм.

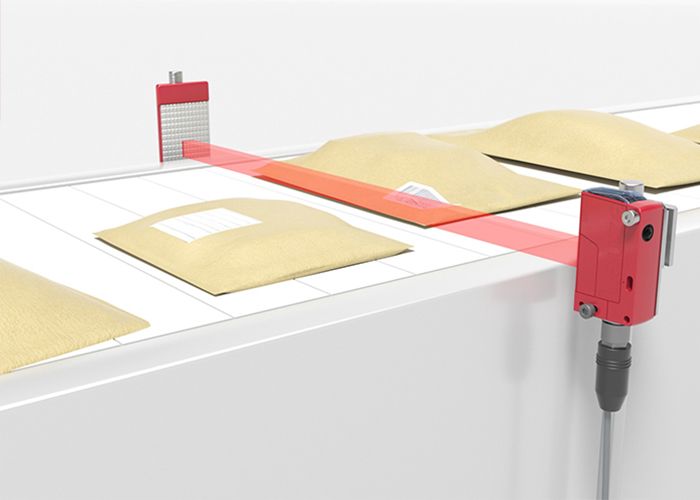

Виявлення поліетиленових і паперових пакетів

Вимога: Пакети повинні надійно виявлятися по всій їхній довжині при швидкості руху до 2,5 м/с на стрічковому конвеєрі.
Рішення: Відбивні фотоелектричні датчики серії RK46C надійно виявляють об'єкти висотою від 3 мм. Для цього пристрої використовують потужну світлову смугу шириною 25 мм. Завдяки частоті перемикання 250 Гц, RK46C виявляє об'єкти навіть на високих швидкостях конвеєра.

Загальні характеристики

Вибір конкретної моделі за характеристиками
