Стандартні фотоелектричні датчики Carlo Gavazzi

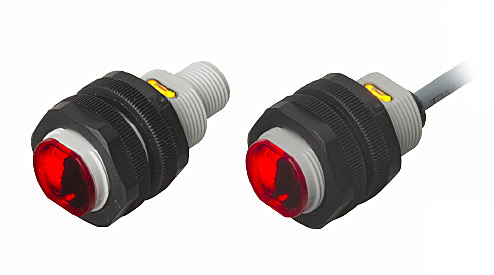

Carlo Gavazzi PA18CA…

PA18CA… — сімейство недорогих фотоелектричних датчиків Carlo Gavazzi загального призначення в циліндричному корпусі стандартного промислового розміру 18 мм з пластику ABS. Датчики корисні в системах, де потрібна висока точність виявлення, а також невеликі розміри. Компактний корпус і потужний світлодіод забезпечують чудове співвідношення продуктивності та розміру. Потенціометр, що використовується для регулювання чутливості, забезпечує гнучке налаштування на конкретні завдання. Тип виходу — NPN або PNP, функція перемикання виходу — NO+NC.

Випускаються в аксіальній і радіальній версіях (напрямок променя вздовж осі корпусу і під кутом 90°). У таблиці нижче представлені лише моделі в аксіальному виконанні.

Загальні характеристики

Регулювання чутливості за допомогою потенціометра
Модульоване червоне або інфрачервоне світло
Напруга живлення: від 10 до 30 В постійного струму
Вихід: 100 мА, NPN або PNP
Ступінь захисту IP67, IP69K
Світлодіодна індикація виходу, стабільного сигналу та живлення
Захист від: зворотної полярності, короткого замикання та перехідних процесів
Версії з кабелем та роз’ємом
Відмінна електромагнітна сумісність (ЕМС)

Вибір моделі за характеристиками

Дист.	Світло	Принцип виявлення	Підкл.	Випромінювач	Приймач/Випромінювач+приймач
Дист.	Світло	Принцип виявлення	Підкл.	Випромінювач	NPN, NO+NC, "Make & Break"	PNP, NO+NC, "Make & Break"
0,5 м	червоне 625 нм	рефлективний дифузійний	кабель		PA18CAB20NASA	PA18CAB20PASA
0,5 м			роз'єм		PA18CAB20NAM1SA	PA18CAB20PAM1SA
1 м			кабель		PA18CAD10NASA	PA18CAD10PASA
1 м			роз'єм		PA18CAD10NAM1SA	PA18CAD10PAM1SA
5 м		ретрорефлективний	кабель		PA18CAP50NASA	PA18CAP50PASA
5 м		ретрорефлективний	роз'єм		PA18CAP50NAM1SA	PA18CAP50PAM1SA
6,5 м	інфрачервоне 850 нм	ретрорефлективний	кабель		PA18CAR65NASA	PA18CAR65PASA
6,5 м		ретрорефлективний	роз'єм		PA18CAR65NAM1SA	PA18CAR65PAM1SA
20 м		прохідний	кабель	PA18CAT20	PA18CAT20NASA	PA18CAT20PASA
20 м		прохідний	роз'єм	PA18CAT20M1	PA18CAT20NAM1SA	PA18CAT20PAM1SA

pdfТехнічний опис PA18CAB20…
pdfТехнічний опис PA18CAD10…
pdfТехнічний опис PA18CAP50…
pdfТехнічний опис PA18CAR65…
pdfТехнічний опис PA18CAT20…

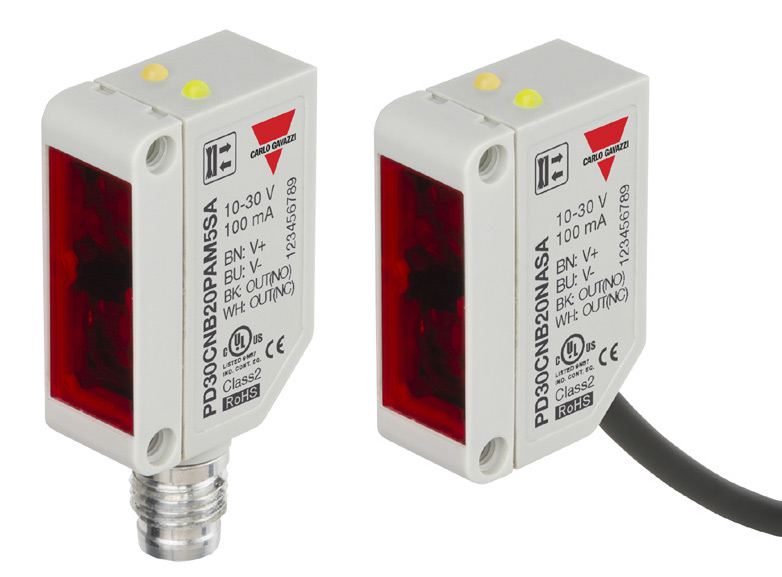

Carlo Gavazzi PD30CN…

Cімейство фотоелектричних датчиків Carlo Gavazzi PD30CN… загального призначення випускається у міцному пластиковму корпусі розмірами 10 х 30 х 20 мм. Датчики корисні в системах, де потрібна висока точність виявлення і невеликі розміри. Компактний корпус і потужний світлодіод забезпечують чудове співвідношення продуктивності та розміру. Потенціометр, що використовується для регулювання чутливості, забезпечує гнучке налаштування на конкретні завдання.

Загальні характеристики

Регулювання чутливості за допомогою потенціометра
Модульоване червоне або інфрачервоне світло
Час відгуку: 0,5 мс (крім PD30CNB20… - 1 мс)
Робоча частота: до 500 Гц
Напруга живлення: від 10 до 30 В постійного струму
Вихід: 100 мА, NPN або PNP (залежно від моделі), NO+NC
Ступінь захисту IP67, IP69K
Світлодіодна індикація виходу, стабільного сигналу та живлення
Захист від: зворотної полярності, короткого замикання та перехідних процесів
Версії з кабелем та роз’ємом
Відмінна електромагнітна сумісність (ЕМС)

Вибір моделі за характеристиками

Датчики рефлективного типу
Дистанція	Світло	Принцип виявлення	Підкл.	NPN, NO+NC	PNP, NO+NC
0,2 м	модульоване червоне 625 нм	рефлективний дифузійний, модульоване світло	кабель	PD30CNB20NASA	PD30CNB20PASA
0,2 м			роз'єм	PD30CNB20NAM5SA	PD30CNB20PAM5SA
1 м			кабель	PD30CND10NASA	PD30CND10PASA
1 м			роз'єм	PD30CND10NAM5SA	PD30CND10PAM5SA
6 м*		ретрорефлект. з поляризацією	кабель	PD30CNP60NASA	PD30CNP60PASA
6 м*		ретрорефлект. з поляризацією	роз'єм	PD30CNP60NAM5SA	PD30CNP60PAM5SA
6 м	модульоване ІЧ 850 нм	ретрорефлект.	кабель	PD30CNR60NASA	PD30CNR60PASA
6 м	модульоване ІЧ 850 нм	ретрорефлект.	роз'єм	PD30CNR60NAM5SA	PD30CNR60PAM5SA

* до 6 м з рефлектором ER4 (Ø80 мм), до 4 м з рефлектором ER4060 (40 х 60 мм)

Датчики прохідного типу (випромінювач і приймач окремо), NO+NC
Дист.	Світло	Підкл.	NPN		PNP
Дист.	Світло	Підкл.	Випромінювач	Приймач	Випромінювач	Приймач
15 м	модульоване ІЧ 880 нм	кабель	PD30CNT15NMU	PD30CNT15NPRT	PD30CNT15PMU	PD30CNT15PPRT
15 м	модульоване ІЧ 880 нм	роз'єм	PD30CNT15NM5MU	PD30CNT15NPM5RT	PD30CNT15PM5MU	PD30CNT15PPM5RT

pdfТехнічний опис PD30CNB20…
pdfТехнічний опис PD30CND10…
pdfТехнічний опис PD30CNP60…
pdfТехнічний опис PD30CNR60…
pdfТехнічний опис PD30CNT15…

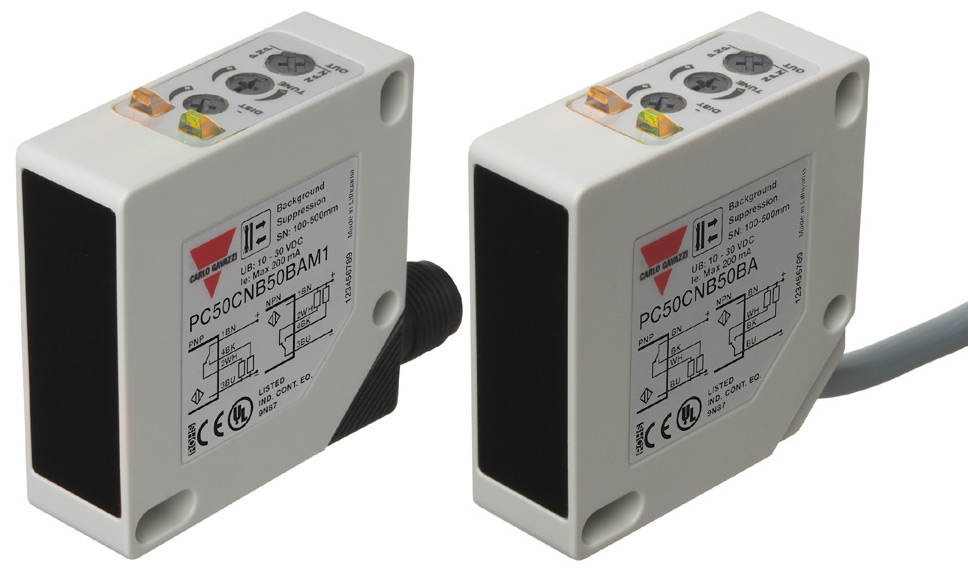

Carlo Gavazzi PС 50CN…

Carlo Gavazzi PС50CN… — серія високоточних фотоелектричних датчиків у міцному пластиковму корпусі розмірами 17 х 50 х 50 мм. В цій серії є моделі з різноманітними характеристиками і функціями, наприклад, з релейним виходом і універсальним живленням від напруги постійного або змінного струму або з функцією BGS.

Загальні характеристики

Регульоване придушення заднього плану (BGS) на відстані 120-500 мм (PC50CNB50BA)
Модульоване червоне або інфрачервоне (ІЧ) світло
Робоча частота: від 20 до 500 Гц залежно від моделі
Напруга живлення: 10–30 В DC; 24–240 В AC/DC (PC50CNP06RP)
Вихід: реле PNP/NPN (встановлюється перемикачем); реле 3 А, 30 В DC, 250 В AC (PC50CNP06RP), конфігурація контактів — NO+NC
Ступінь захисту IP67
Світлодіодна індикація виходу, стабільного сигналу та живлення
Захист від: зворотної полярності (DC), короткого замикання та перехідних процесів
Версії з кабелем та роз’ємом
Виявлення об’єктів незалежно від їх кольору
Відмінна електромагнітна сумісність (ЕМС)

Вибір моделі за характеристиками

Живлення 10…30 В DC
Дистанція	Світло	Принцип виявлення	Час відгуку	Робоча частота	Підкл.	Вихід: NPN/PNP (перемикач), NO+NC
0,5 м	модульоване ІЧ 850 нм	рефлективний високоточний з BGS	2 мс	250 Гц	кабель	PC50CNB50BA
0,5 м	модульоване ІЧ 850 нм	рефлективний високоточний з BGS	2 мс	250 Гц	роз'єм	PC50CNB50BAM1
1 м	модульоване ІЧ 880 нм	рефлективний дифузійний	1 мс	500 Гц	кабель	PC50CND10BA
1 м			1 мс	500 Гц	роз'єм	PC50CND10BAM1
2 м			2,5 мс	100 Гц	кабель	PC50CND20BA
2 м			2,5 мс	100 Гц	роз'єм	PC50CND20BAM1
6 м	модульоване поляризоване червоне 660 нм	ретрорефлективний	25 мс	20 Гц	кабель	PC50CNP06RP
Живлення 24…240 В AC/12…240 В DC ±10% (21,6–264 В AC/10,8–264 ВAC)
Дистанція	Світло	Принцип виявлення	Час відгуку	Робоча частота	Підкл.	Вихід: реле 3 А, NO+NC
10 м	модульоване ІЧ 880 нм	ретрорефлективний	1 мс	500 Гц	кабель	PC50CNR10BA
10 м	модульоване ІЧ 880 нм	ретрорефлективний	1 мс	500 Гц	роз'єм	PC50CNR10BAM1

pdfТехнічний опис PC50CNB50…
pdfТехнічний опис PC50CND10…
pdfТехнічний опис PC50CND20…
pdfТехнічний опис PC50CNP06RP
pdfТехнічний опис PC50CNR10…
