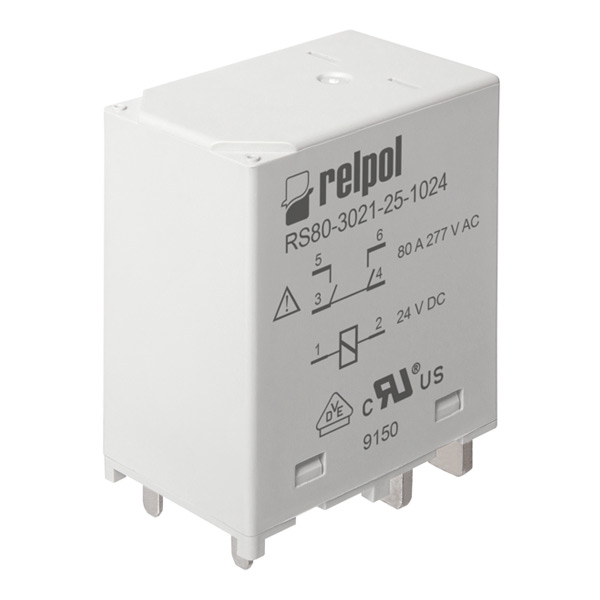

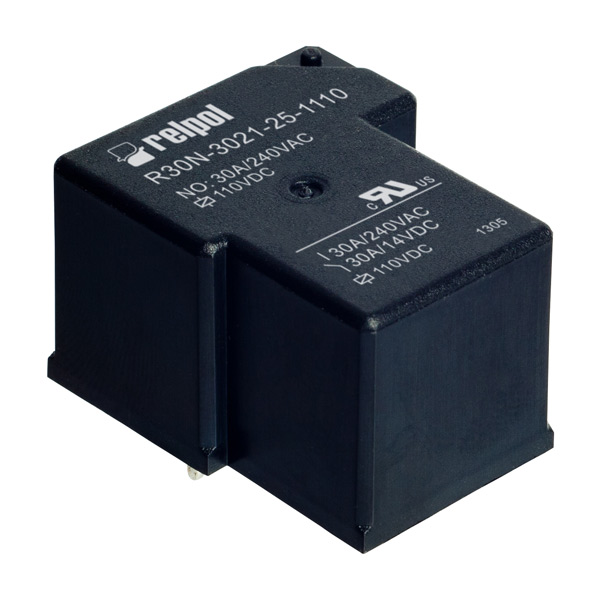

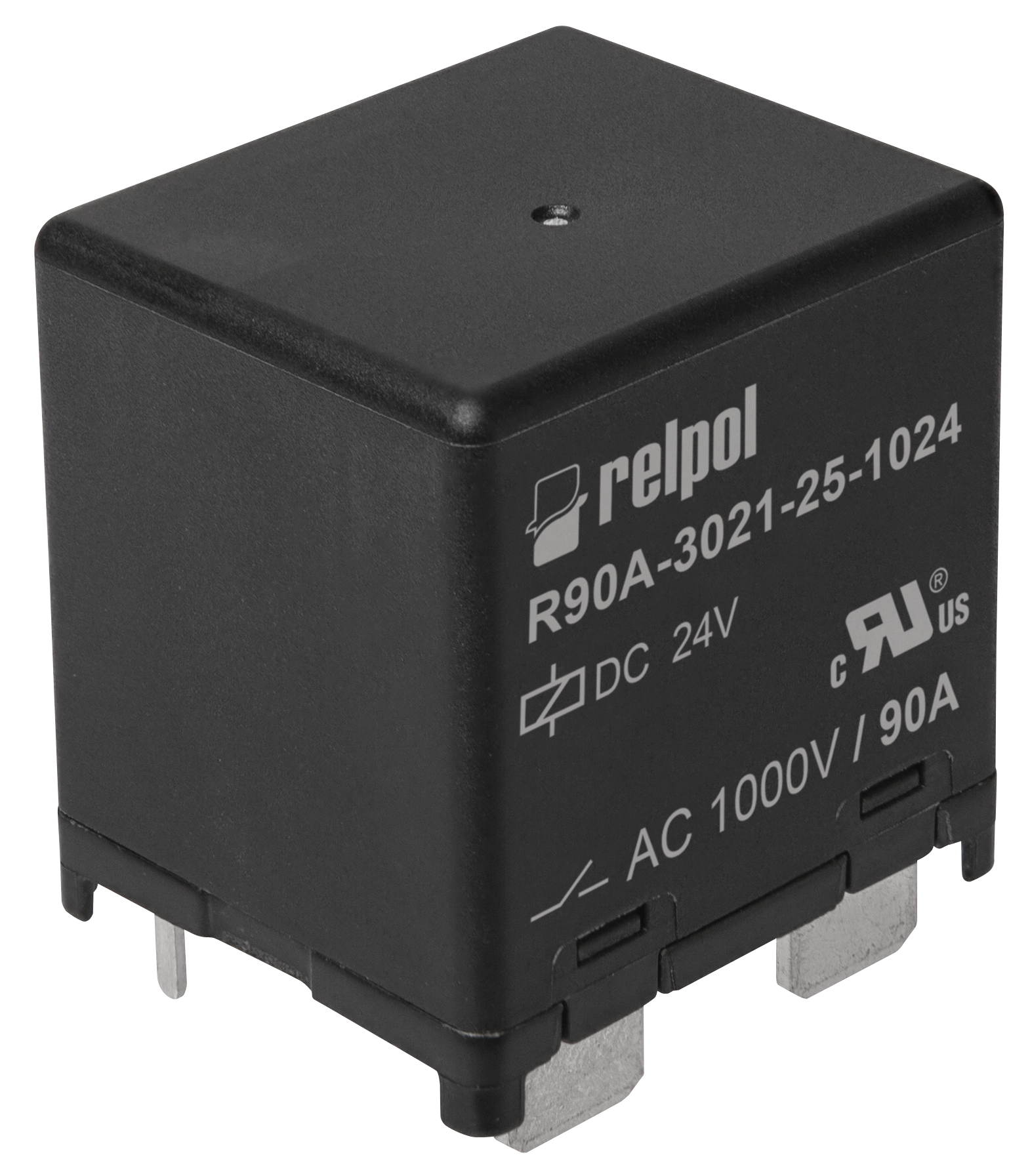

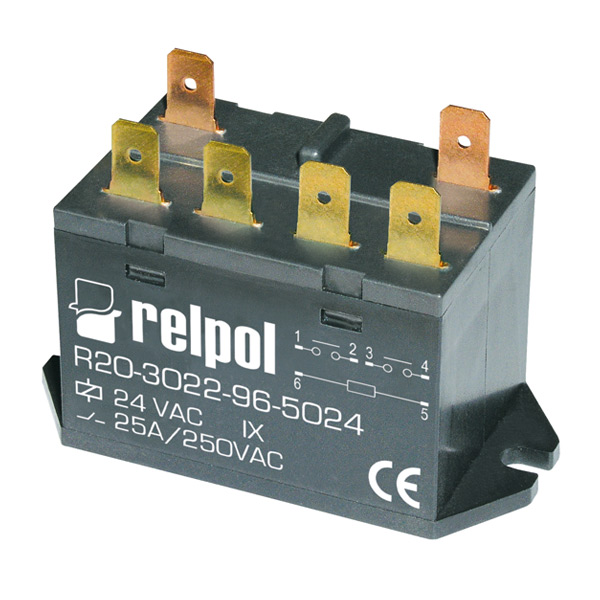

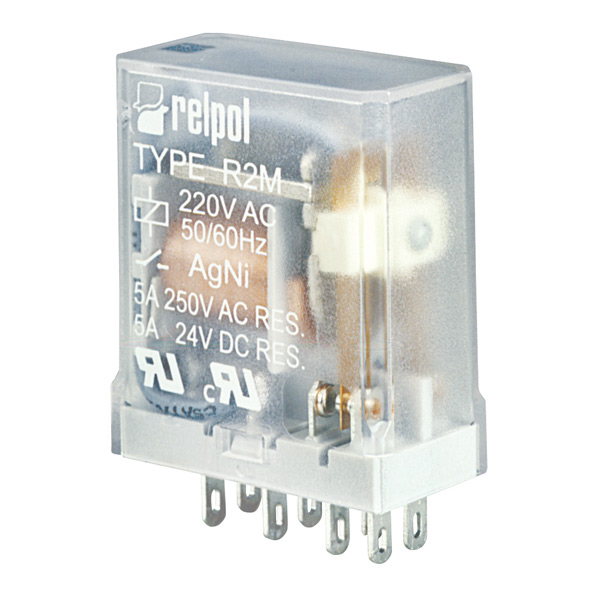

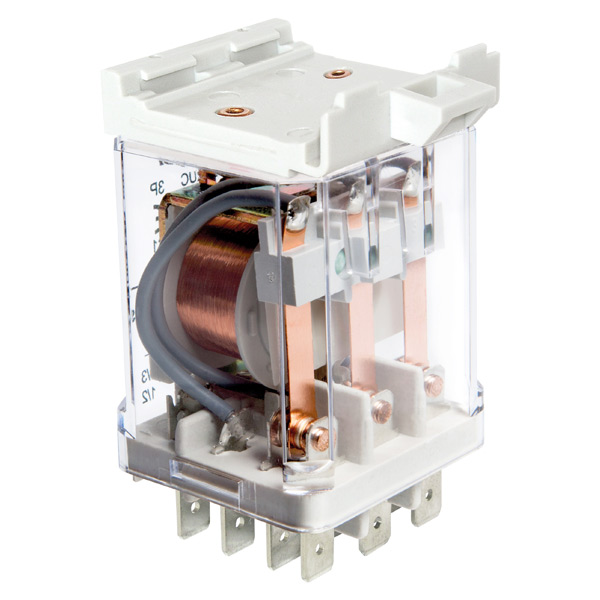

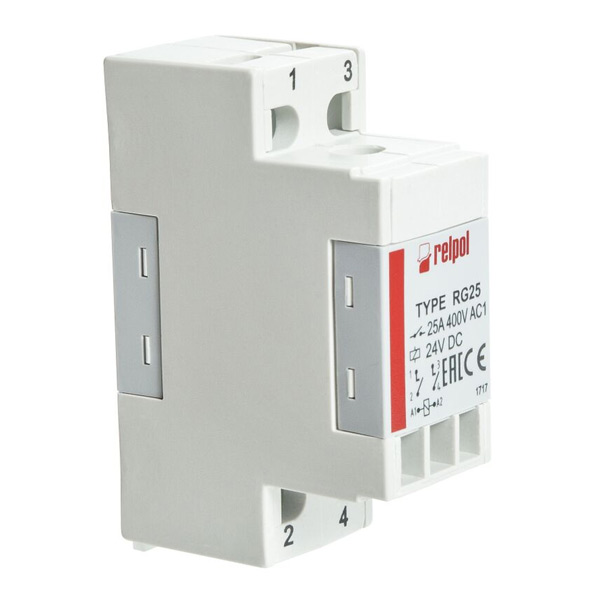

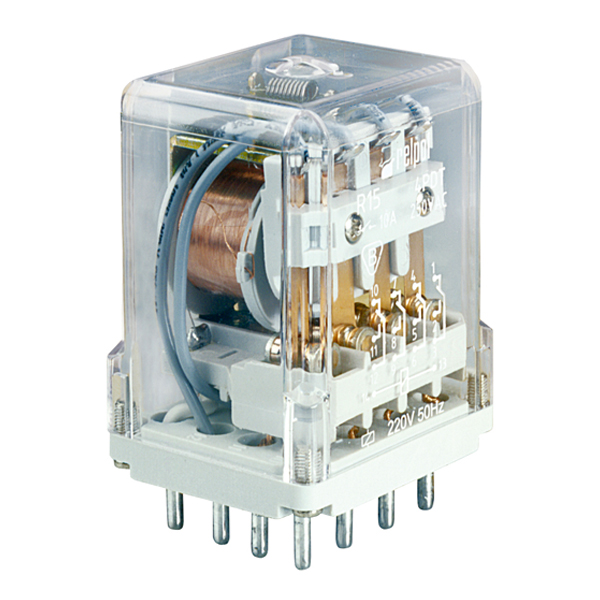

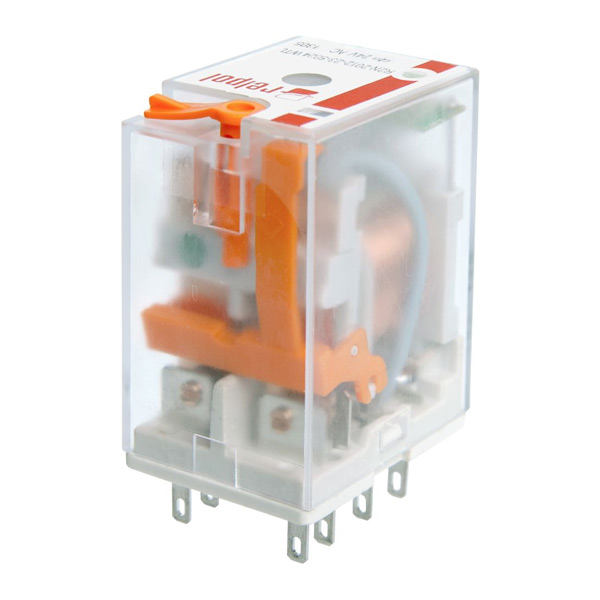

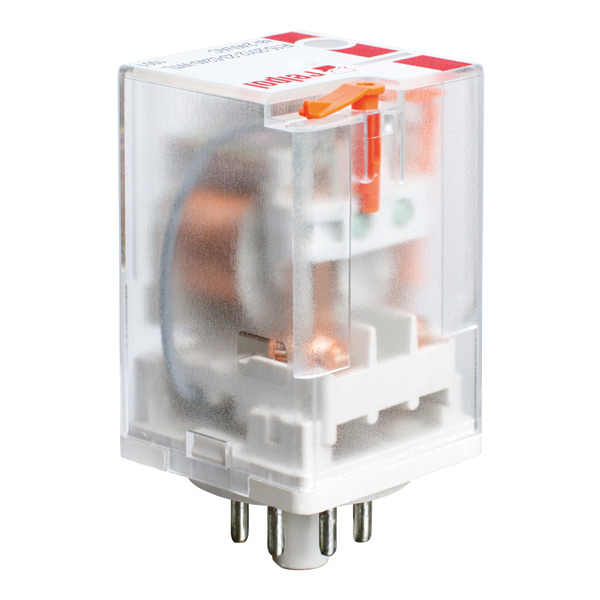

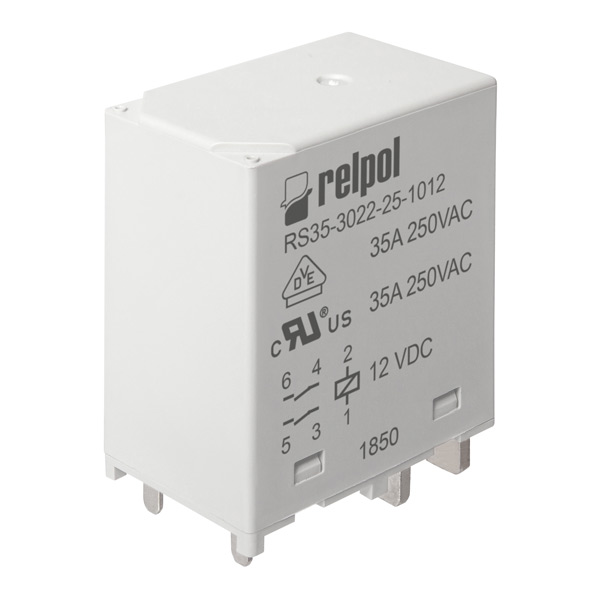

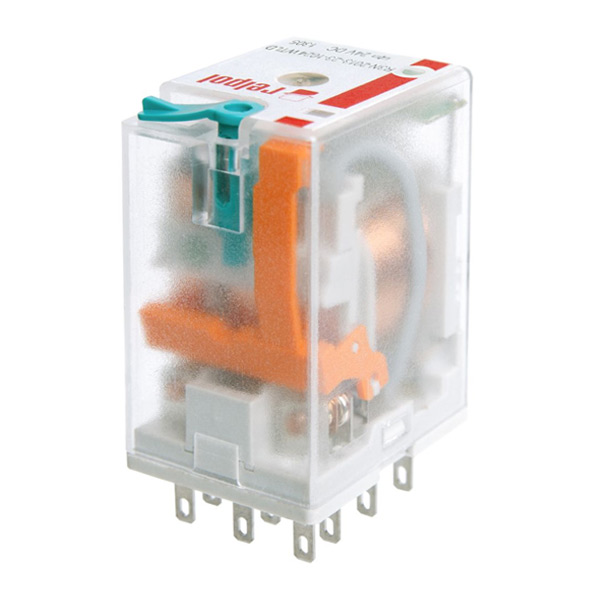

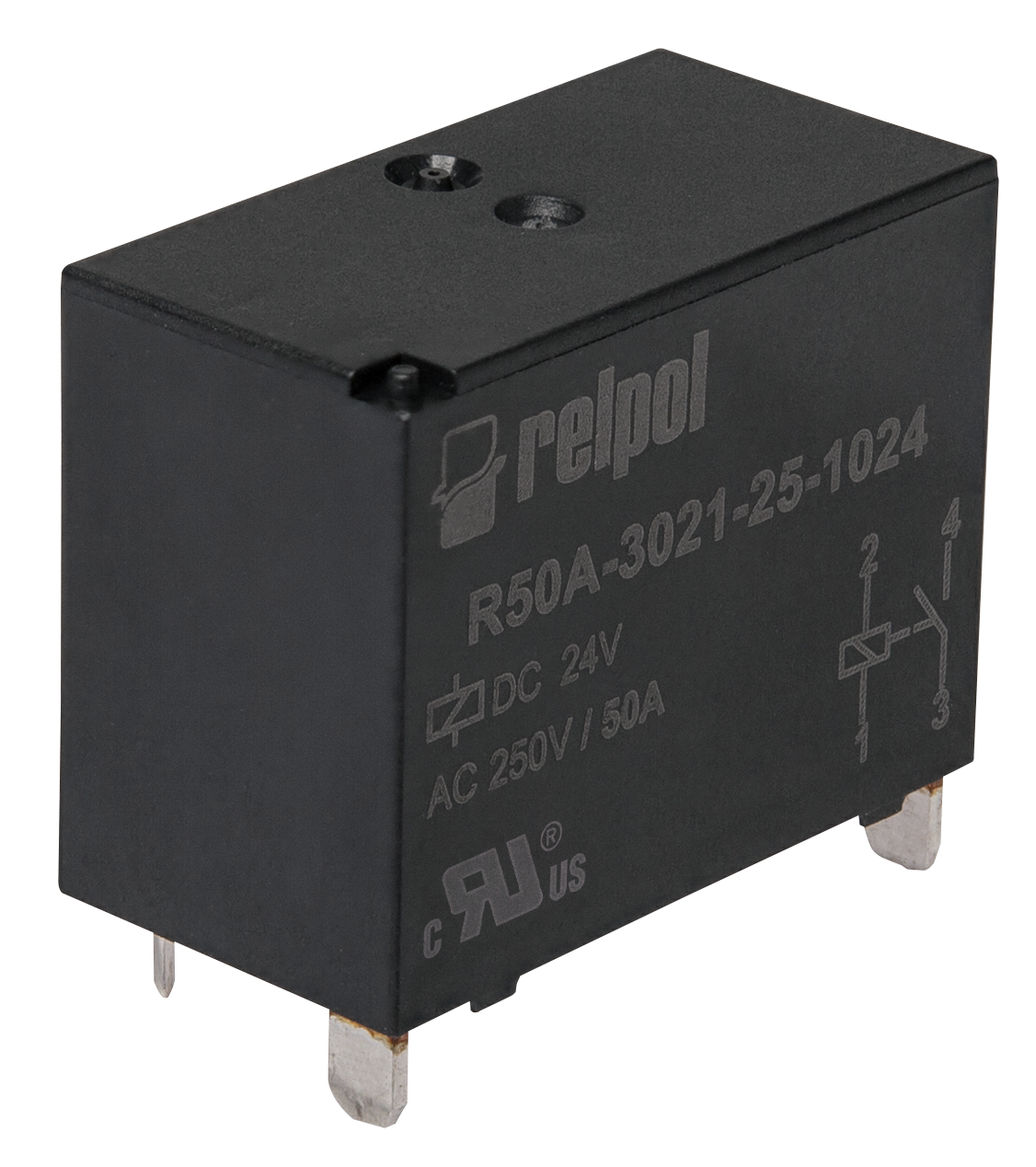

| R2N | R2M | R3N | R4N | R15-2CO | R15-4CO | R20 | RG25 | RUC | RUC-M | RS35 | RS50 | RS80 | R30N | R40N | R50A | R90A | |||
| Кількість і тип контактів | 2CO | 4CO | 3CO | 4CO | 2CO, 3CO | 4CO | 1NO, 2NO | 2NO | 2CO, 3CO, 2NO, 3NO (2NO, 3NO - версія з відстанню між контактами 3мм) | 1NO, 2NO | 2NO | 1NO, 2NO | 1NO | 1CO, 1NO | 1CO, 1NO | 1NO | 1NO | ||
| Параметри котушки | Напруга | DC, B | 5, 6, 12, 24, 48, 60, 80, 110, 125, 220 | 6, 12, 24, 48, 60, 80, 110 | 5, 6, 12, 24, 48, 60, 80, 110, 125, 220 | 5, 6, 12, 24, 48, 60, 80, 110, 125, 220 | 6, 12, 24, 40, 48, 60, 110, 120, 220 | 6, 12, 24, 48, 60, 110, 120, 220 | 12, 24, 110 | 12, 24, 48, 110, 220 | 6, 12, 24, 48, 60, 110, 120, 220 | 12, 24, 48, 110, 220 | 5, 9, 12, 18, 24, 110 | 12, 24 | 5, 12, 24, 48, 110 | 5, 12, 24, 48, 110 | 5, 6, 9, 12, 18, 24 | 12, 24 | |
| AC, B | 6, 12, 24, 42, 48, 60, 80, 110, 115, 120, 127, 220, 230, 240 | 6, 12, 24, 50, 100, 110, 115, 120, 220, 230, 240 | 6, 12, 24, 42, 48, 60, 80, 110, 115, 120, 127, 220, 230, 240 | 6, 12, 24, 42, 48, 60, 80, 110, 115, 120, 127, 220, 230, 240 | 6, 12, 24, 48, 60, 115, 120, 220, 230, 240 | 6, 12, 24, 48, 60, 115, 120, 220, 230, 240, 400 | 24, 48, 115, 230 | 12, 24, 110, 230, 400 | 6, 12, 24, 42, 115, 120, 220, 230, 240 | 12, 24, 48, 115, 120, 230, 240 | 12, 24, 110, 120, 220 | ||||||||
| Потужність | DC, Вт | 0,9 | 0,9 | 0,9 | 0,9 | 1,5 | 1,5 | 1,9 | 1,7 | 1,5 | 1,7 | 0,48 | 0,9 | 0,9 | 1,6 | 1,92 | |||
| АС, ВА | 1,6 | 1,5 | 1,6 | 1,6 | 2,8 | 2,8 | 2,5 | 3 | 2,8 | 2,8 | 2 | ||||||||
| Діапазон напруги | ≥20% | ± 10% | 10%/dc, 20%/ac | 10%/dc, 20%/ac | 10%/dc, 15%/ac | 10%/dc, 15%/ac | ± 10% | ± 10% | 10%/dc, 15%/ac | 10%/dc, 15%/ac | 0,75….2.0 Unom | ≤0.75 Unom | ≤0.75 Unom | 0,75...1,1 Unom | 0,75...1,1 Unom | ||||
| Параметри контактів | Номінальний струм | А | 12 | 5 | 10 | 7 | 10 | 10 | 30/ 25 | 25 | 16 | 16 | 35 | 50 | 80 | 30 | 40 | 50 | 90 |
| Допустима напруга | AC, В | 440 | 250 | 440 | 250 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 300 | 300 | 277 | 1000 | |
| Час спрацювання | мс | 13 | AC-8/7, DC-10/3 | AC-8/7, DC-10/3 | AC-8/7, DC-13/3 | AC-12/10, DC-18/7 | AC-12/10, DC-18/7 | 30/30 | 20/20 | 20/15 | 20/15 | 30/5 | 40/5 | 15/10 | 15/10 | 20/10 | 30/10 | ||
| Механічна стійкість | цикл | 2x10⁷ | 10⁷ | 2x10⁷ | 2x10⁷ | 2x10⁷ | 2x10⁷ | ≥10⁷ | ≥10⁶ | ≥10⁷ | 2x10⁷ | ≥10⁶ | ≥10⁷ | ≥10⁷ | 106 | 106 | |||
| Робоча температура, ⁰С | -40…+55 | -40…+55 | -40…+55 | -40…+55 | -40…+55 | -40…+55 | -25…+75 | -25…+85 | -40…+55 | -40…+70 | -40…+85 | -55…+100 | -55…+100 | -40...+85 | -40...+85 | ||||
| Габаритні розміри, мм | 27,5x21,2x35,6 | 27,5x14x32,9 | 27,4x21x35,5 | 27,4x21x35,5 | 35x35x54,4 | 35x42,5x54,5 | 67x33x35 | 26x53,7x75,5 | 36,1x38,6x66,3 (доступні інші варіанти) | 36,1x38,6x66,3 (доступні інші варіанти) | 40x25x49.2 | 32.5x27.6x20.5 | 32.5x27.6x20.5 | 30,1 x 15,7 x 23,3 | 38 x 33 x 36,3 | ||||
| Маса, г | 35 | 22 | 35 | 35 | 83 | 95 | 90 | 130 | 85 | 85 | 105 | 30 | 30 | 20,1 | 82 | ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||

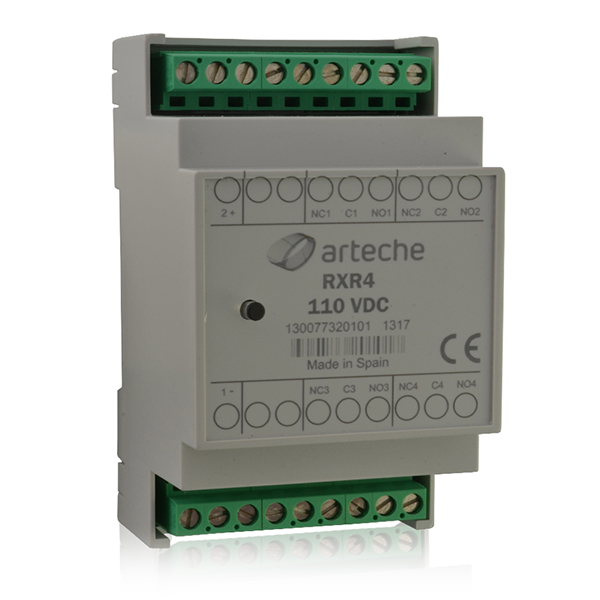

| RD-2 | RF-4 | RJ-8 | RD-2DI/RD-2V | RF-4DI/RF-4V | RJ-8DI/RF-8V | RD-2R | RF-4R | RJ-8R | RD-2XR | RF-4XR | RJ8XR | RJ4XR4 | RXR4 | |||
|
Кількість і тип контактів |
2CO | 4CO | 8CO | 2CO | 4CO | 8CO | 2c | 4c | 8c | 2c | 4c | 8c | 4c4c | 4c | ||
|
Параметри котушки |
Напруга |
DC, B |
24, 48, 72, 110, 125, 220 |
24, 48, 72, 110, 125, 220 |
24, 48, 110, 125, 220, 250 |
48, 110, 125, 220, 250 |
110, 125, 220, 250 | 110, 125, 250 | ||||||||
| AC, B |
24, 48, 63.5, 110, 127, 230, 400 |
24, 48, 63.5, 110, 127, 230, 400 |
110, 127, 230 |
|
|
|
|
|
||||||||
|
Потужність |
DC, Вт |
2,6 |
3,9 |
6 |
2,6 |
3,9 |
6 |
0.95 |
1 |
1.4 |
0.95 |
1 |
1.4 |
6.5 |
2.8 |
|
| АС, ВА | ||||||||||||||||
| Діапазон напруги |
|
+10/-20% |
+10/-20% |
+10/-20% |
+10/-20% |
+15/-20% | +10/-20% | |||||||||
|
Параметри контактів |
Номінальний струм | A |
10 |
10 |
10 |
10 |
8/15 | 8 | ||||||||
| Допустима напруга | DC/AC, В |
250/400 |
250/400 |
250/400 |
250/400 |
250/400 | ||||||||||
| Час спрацювання | мс |
20/15 |
20/25(V), 50(DI) |
8/40 | 8/40 | 8/40 |
6.5/40 |
3/25, 20/50 | 3/4 | |||||||
| Механічна стійкість | цикл |
≥10⁷ |
≥10⁷ |
≥10⁷ |
≥10⁷ |
≥10⁷ | ||||||||||
|
Робоча температура, ⁰С |
-65…+70 |
-65…+70 |
-65…+70 |
-65…+70 |
-40…+55 | |||||||||||
|
Габаритні розміри, мм |
22,5x50,4x72 | 42,5x50,4x72 | 82,5x50,4x72 | 22.5x50.4x72 | 42.5x50.4x72 | 82.5x50.4x72 | 22.5x50.4x72 | 42.5x50.4x72 | 82.5x50.4x72 | 22.5x50.4x72 | 42.5x50.4x72 |
82.5x50.4x72 |
53x90x58 | |||
|
Маса, г |
25 | 250 | 500 | 125 | 250 | 500 | 125 | 250 | 500 | 125 | 250 | 500 | 335 | 126 | ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||

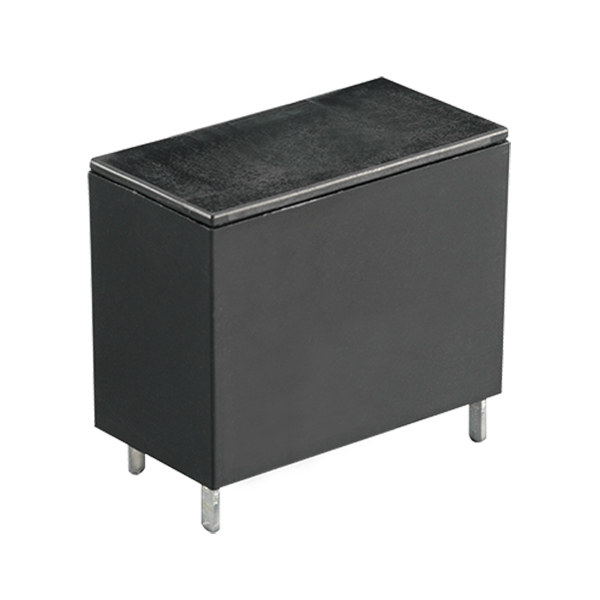

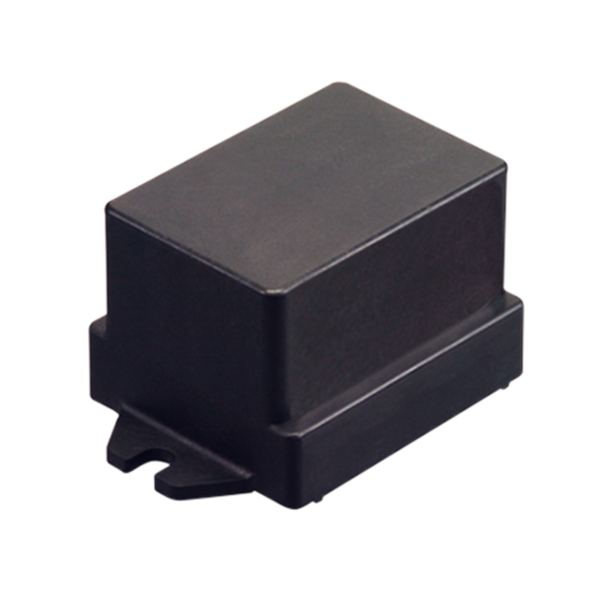

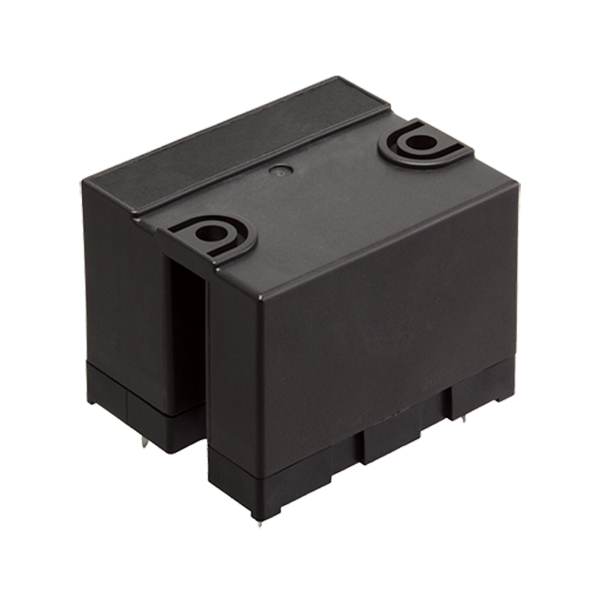

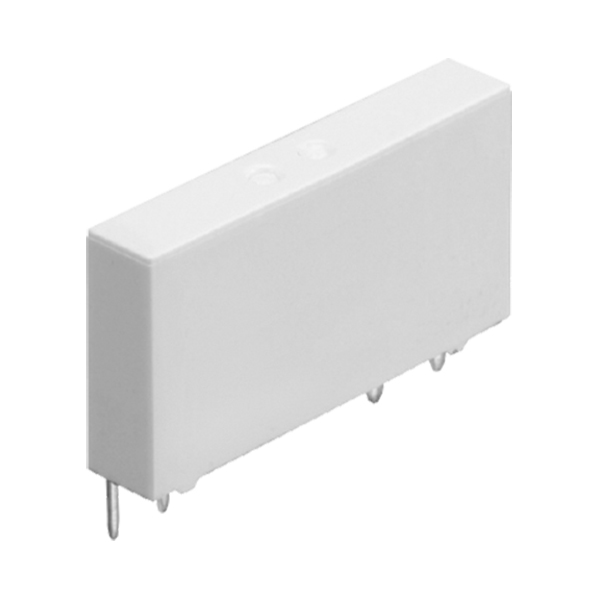

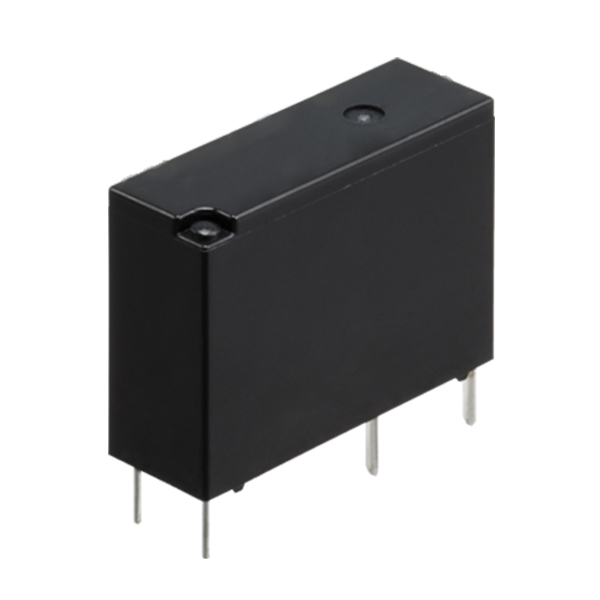

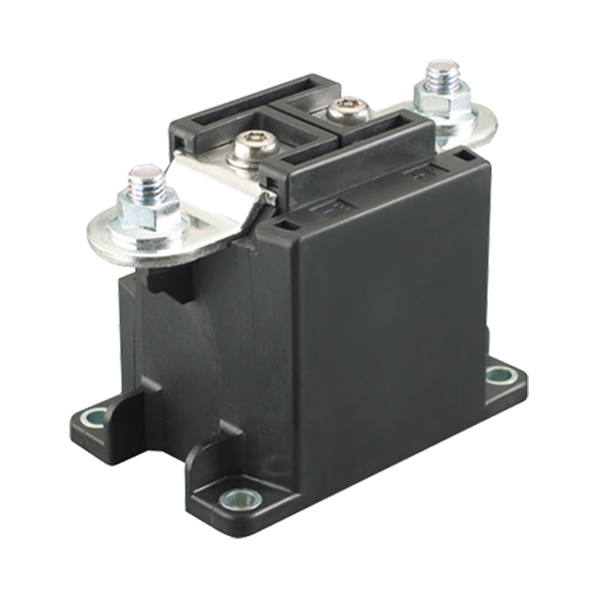

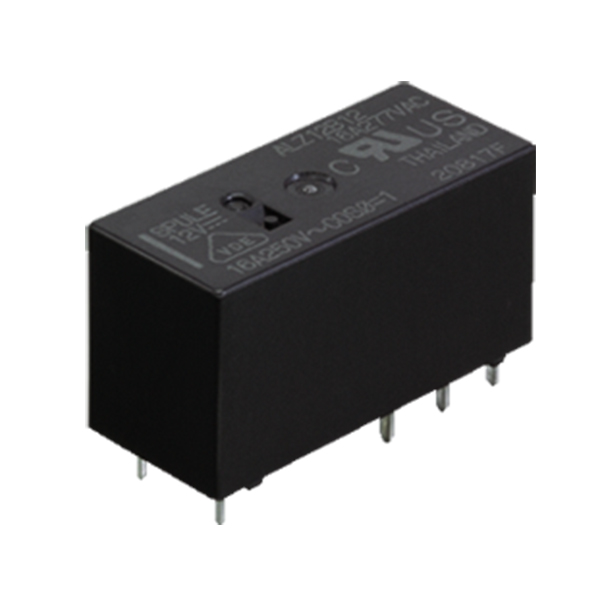

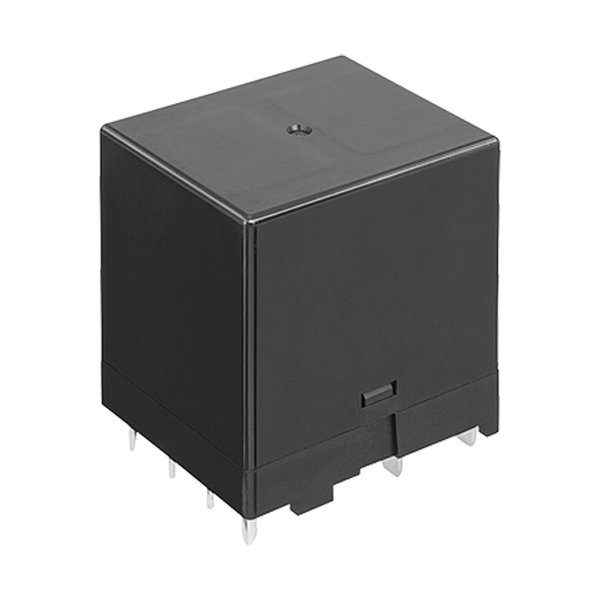

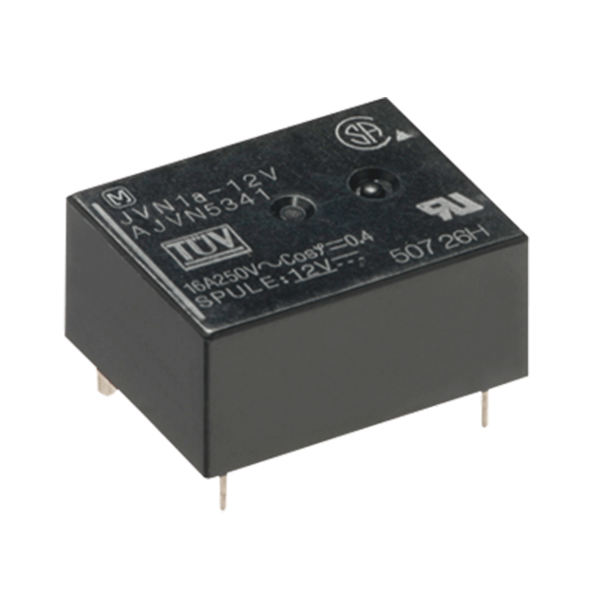

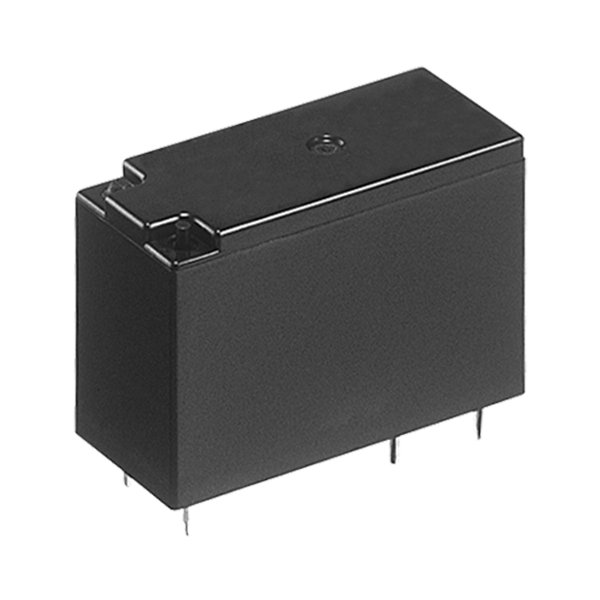

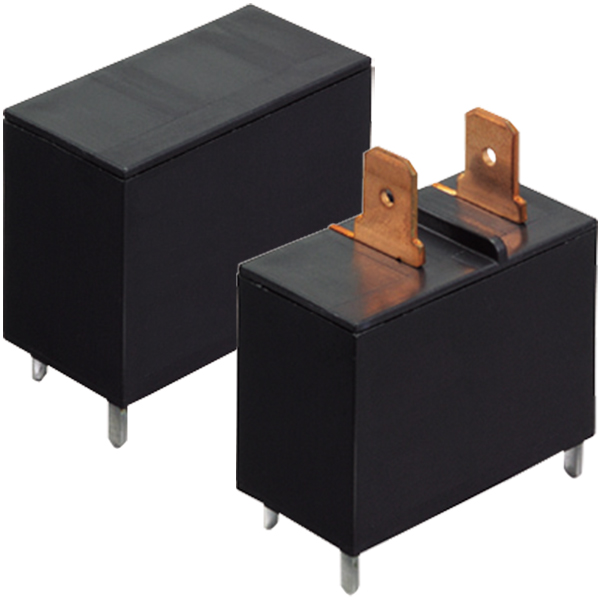

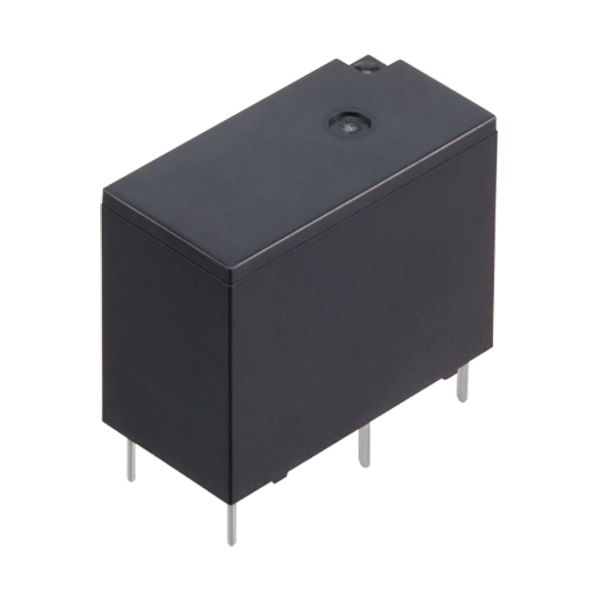

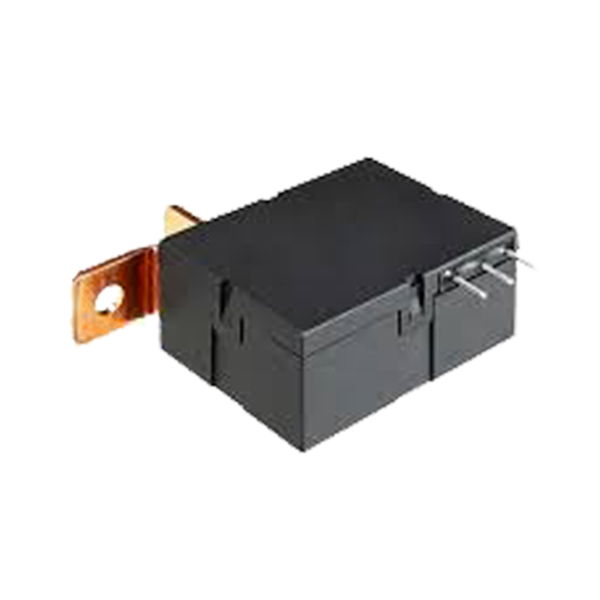

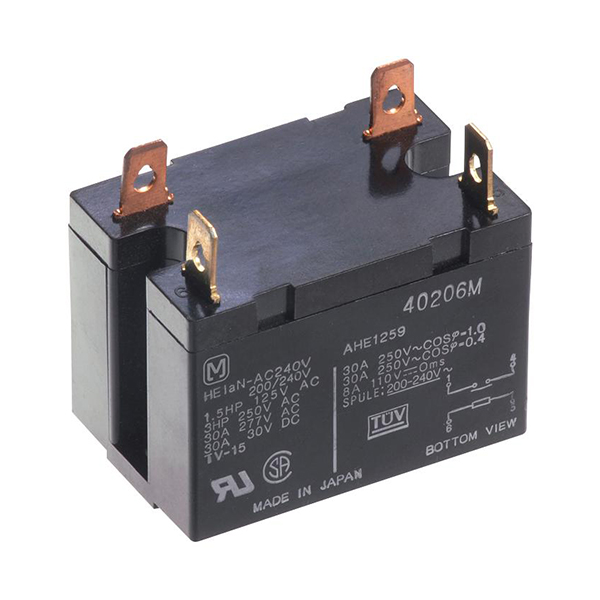

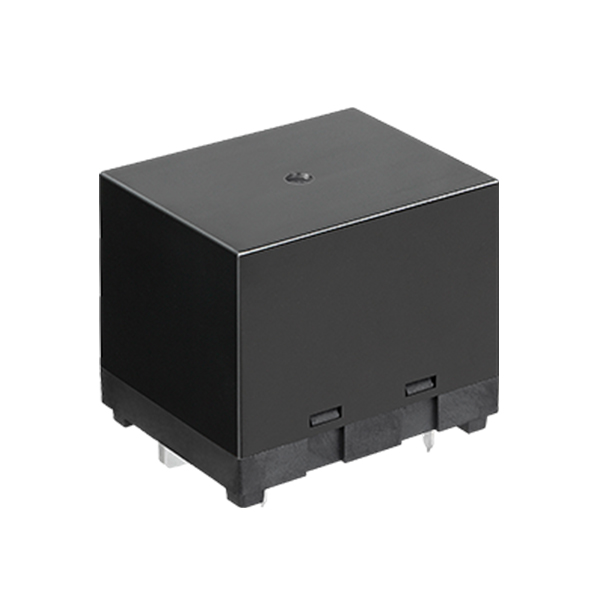

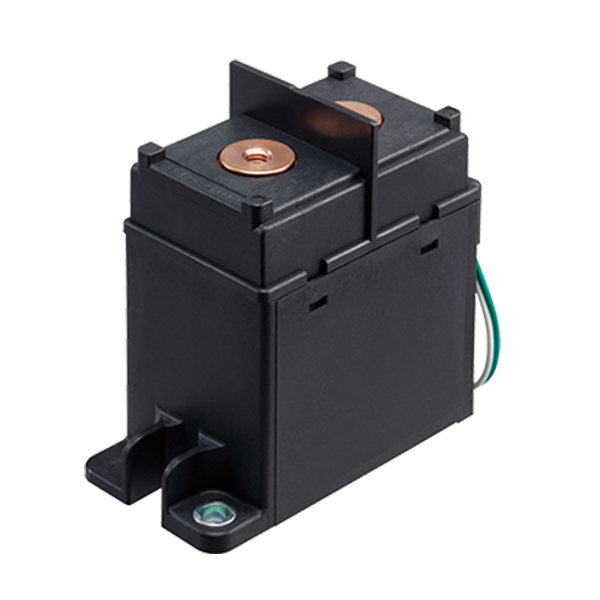

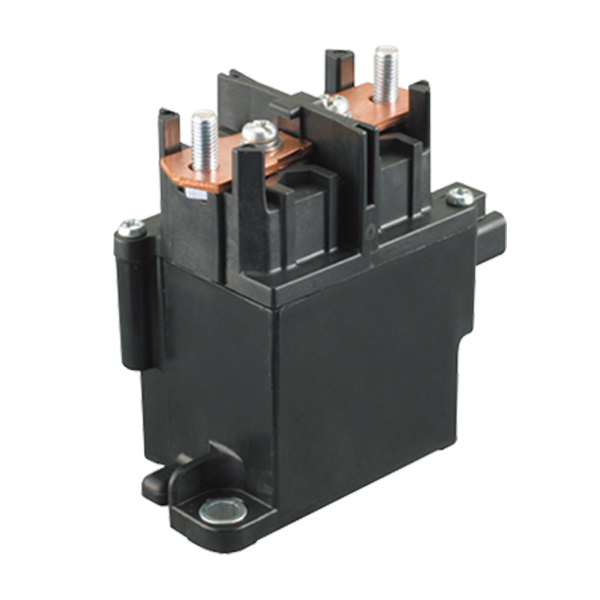

| HE-S | PF | HE-N | DJ | DZ-S | JW | JVN | LZ | LF-G | LQ | LD-P | PA-N | HE-PV | HE-V | HE | LF | EP | |||||||||
| Кількість і тип контактів | 2a, 2a1b | 1a, 1c | 1a | 1a, 2a, 1b, 2b, 1c, 2c, 1a1b | 1a | 1a, 2a, 1c, 2c | 1a | 1a, 1c | 1a | 1a, 1c | 1a | 1a | 1a | 2a | 1a, 2a | 1a | 1a | ||||||||
| Параметри котушки |
Напруга |
DC, B | 6, 9, 12, 24, 48 | 4.5, 5, 6, 9, 12, 18, 24, 48, 60 | 6, 9, 12, 24 | 5, 6, 12, 24, 48 | 5, 12, 24 | 5, 6, 9, 12, 24, 48 | 4.5, 6, 9, 12, 18, 24, 48, 100 | 5, 9, 12, 18, 24 | 9, 12, 18, 24 | 5, 6, 9, 12, 18, 24 | 5, 6, 9, 12, 18, 24 | 3, 4.5, 5, 6, 9, 12, 18, 24 | 6, 9, 12, 24 | 6, 9, 12, 15, 24 | 6, 12, 24, 48, 100, 110 | 5, 6, 9, 12, 18, 24 | 12, 24, 48, 100 | 12, 24 | |||||
| AC, B |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12, 24, 48, 120, 240 |
|
|
|
|
|
|
||||
| Потужність | DC, Вт | 1,88 | 0,2 | 2,5 | 0,25 | 1,5/3 (2coil) | 0,53 | 0,2/0,6 (100Vdc) | 0,4 | 1,4 | 0.2 (1a), 0.4 (1c) | 0.2 | 0.11 | 1.92 | 1.92 | 1.92 | 0.9 | 1.24 | 3.9 | 4.2 | 6 | 45 | |||
| АС, ВА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.7 |
|
|
|
|
|
|
||||
|
Діапазон напруги |
|
-25/+10% | -30/+20% | -25/+10% | -25/+30% | -30/+30% | -30/+30% | -25/+50% | -30/+30% | -30/+20% | -25/+10% | -25/+80% | -30/+20% | -30/+10% | -30/+10% | -30/+10% | -30/+10% | -25/+33% | |||||||
|
Параметри контактів |
Номінальний струм | A | 40 | 6 | 120 | 16 (1), 10 (2) | 90 | 5/10 (H) | 16 (AC)/10 (DC) | 16 | 22/33 (H) | 10 | 5 | 5 | 35 | 48 | 90 | 25 | 30 | 20 | 10 | 20 | 80 | 200 | 300 |
| Допустима напруга | В | 277 | 250 | 490 | 250 | 250 | 250 | 125 | 250 | 250 | 250 | 277 | 250 | 277 | 1000 | 277 | 250 | 400 | |||||||
| Час спрацювання | мс | 30/10 | 8/4 | 30/10 | 20/20 | 20/20 | 15/5 | 12/5 | 15/5 | 20/10 | 20/20 | 10/10 | 10/5 | 30/10 | 30/10 | 30/30 | 20/15 | 50/30 | |||||||
| Механічна стійкість | цикл | ≥5x106 | ≥5x106 | ≥106 | ≥5x106 | ≥105 | ≥5x106 | ≥20x106 | ≥107 | ≥106 | ≥107 | ≥5x106 | ≥2x107 | ≥107 | ≥3x106 | ≥106 | ≥106 | ≥107 | ≥2x106 | ≥106 | ≥2x106 | ||||
| Робоча температура, ⁰С | -40…+70 | -40…+85 | -40…+85 | -40…+70 | -40…+85 | -40…+85 | -40…+70 | -40…+85 | -40…+60 | -40…+85 | -40…+85 | -40…+90 | -50…+55 | -40…+55 | -50…+55 | -40…+60 | -40…+80 | ||||||||
|
Габаритні розміри, мм |
30x36x40 | 5x28x15 | 50x40x43 | 13x29x18.2 | 38.5x30x17.5 | 12.8x28.6x20 | 16x22x10.9 | 12.5x28.8x15.5 | 15.7x30.1x23.3 | 10x20x16 | 6.9x20.2x14.9 | 5x20x12.5 | 33x38x36.3 | 33x38x38.8 | 41x50x39.4 | 33x50x35.8 | 15.7x30.1x23.3 | 37x45x45 | 40x78x37 | 40x75.5x79 | 45x95x86.4 | 63x111x74.7 | |||
|
Маса, г |
64 | 5 | 115 | 14 | 45 | 13 | 8 | 12 | 23 | 7 | 4 | 3 | 80 | 85 | 120 | 120 | 23 | 80 | 180 | 400 | 600 | 750 | |||
|
|
|
||||||||

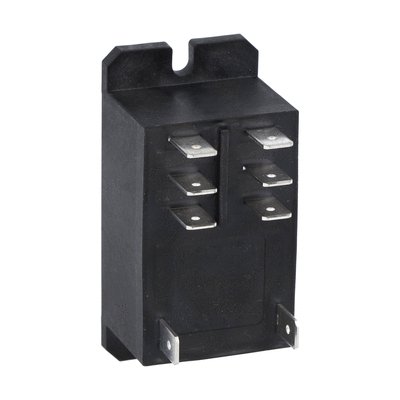

| HR8020D012 | HR8020A024 | HR8020A120 | HR8020A230 | HR802CD012 | HR802CA024 | HR802CA120 | HR802CA230 | |||
| Кількість і тип контактів | 2 NO | 2 C/O | ||||||||
| Параметри котушки | Ном. напруга | В DC | 12 |
|
|
|
12 |
|
|
|
| В AC |
|
24 | 110/120 | 230 |
|
24 | 110/120 | 230 | ||
| Діапазон напруги (закриття/відкриття) | % Un | 80…110/20…55 | ||||||||
| Параметри контактів | Номінальний струм | А | 30 | 30 (NO) 3 (NC) | ||||||
| Напруга ізоляції | В | 250 | ||||||||
| Механічна стійкість | цикл | ? 5x10 6 | ||||||||
| Робоча температура, °С | -40…+85 | |||||||||
| Габаритні розміри, мм/ об’єм, см3 | 68,6 x 33,5 x 37,4 / 84 | |||||||||
| Маса, г | 88,6 | |||||||||
|

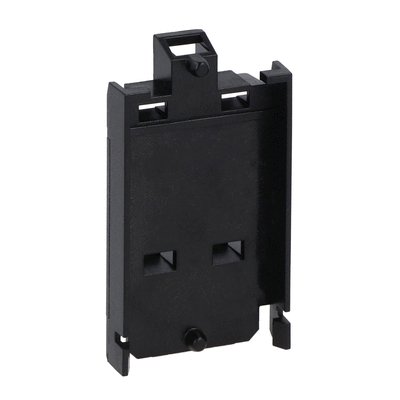

HR8X89 | монтажна пластина на DIN-рейку |
pdfКаталог General purpose relays
(eng), с. 10 (24-9)
pdfСертифікат TUV (ATEX)
(eng), с. 10 (24-9)
