Панелі оператора Autonics

Базові панелі оператора

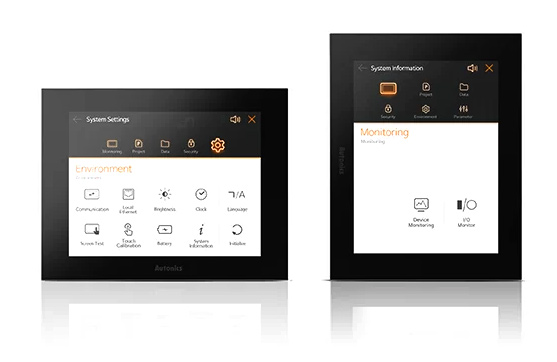

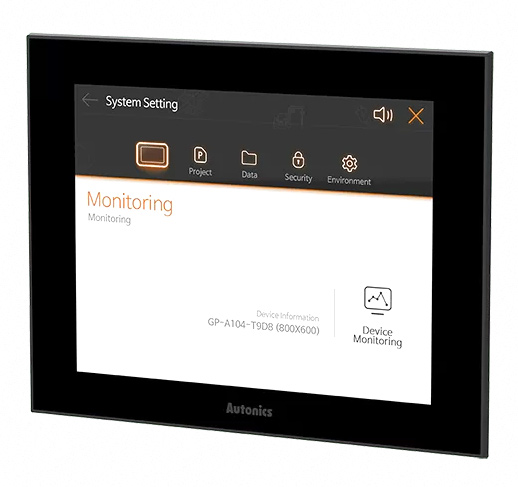

Серія GP-A — графічні панелі Autonics, оснащені РК-дисплеєм із технологією True Color. Серія GP-A пропонує 4 розміри екранів (4,6”, 5,7”, 7” і 10,4”) з різними наборами комунікаційних інтерфейсів і може застосовуватися в широкому діапазоні обладнання. Зручне спеціалізоване програмне забезпечення з декількома інтерфейсами зв'язку забезпечує виняткову зручність для користувачів.

Загальні характеристики (для всіх панелей)

• Дисплей: TFT LCD
• Підсвічування дисплея: білі світлодіоди, час роботи ≥ 50 000 годин
• Екранний сенсор: резистивний аналоговий, ≥ 1 млн дотиків
• Яскравість: налаштовується за допомогою встановленого ПЗ
• Звук: магнітний бузер (≥ 85 дБ)
• Процесор: одноядерний ATMEL ARM Cortex-A5 Single core (536 MHz)
• Оперативна пам’ять: 256 МБ DDR2 133 МГц
• Флеш-пам’ять: 256 МБ
• Резервна пам’ять: SRAM 1 МБ (літієва батарея 1/2 АА)
• Зовнішня (змінна) пам’ять: картка Micro SD до 32 ГБ
• Час роботи батареї: 5 років при +25 °С
• Годинник реального часу (RTC): вбудований
• Підтримка принтера: USB Host, протокол PLC3 GUI

Комунікаційні інтерфейси:

• послідовний: RS232C, RS422 (Half Duplex)
• USB:
  • USB Host: 1 × USB 2.0 (Type A);
  • USB Device: 1 × USB 2.0 (mini-B), 5 В DC, 500 мА
• Ethernet: IEEE802.3(U), 10/100Base-T, RJ45

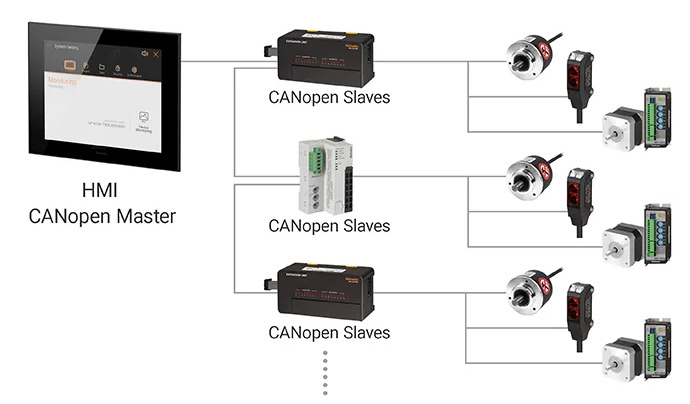

• CAN: 24 В CAN трансивер

Індивідуальні характеристики:

[1] цифрами 6, 7, 8 і 9 у цій позиції позначаються різні комбінації комунікаційних інтерфейсів (докладніше).

pdfКаталог (Total Catalogue 2025-2026, с. E6-2, англ.)

Інструкції:

pdfGP-A Series instruction manual (англ.)
pdfGP-A Series User manual (англ.)
pdfGP-A Series Product manual (англ.)
pdfatDesigner User manual (англ.)

Докладніше

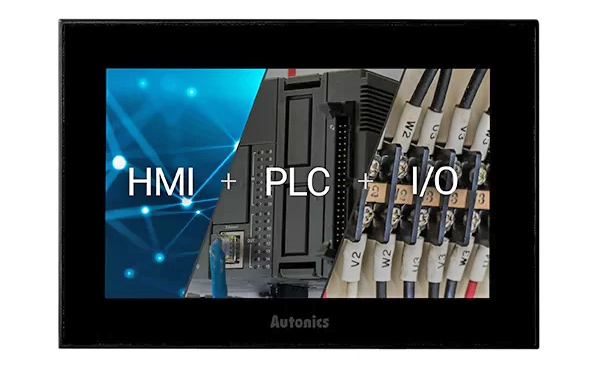

Серія LP-A — логічні панелі Autonics з дисплеєм True Color LCD, інтегровані з вбудованим ПЛК і блоком вводу-виводу. Випускаються з діагоналлю дисплея 7” і 10,4”, доступні у 8 версіях з різним оснащенням. Встановлені редактор візуальних схем atDesigner і ПЗ для логічного програмування atLogic для зручності користувача.

Загальні характеристики (для всіх панелей)

• Дисплей: TFT LCD, 16,7 млн відтінків
• Підсвічування дисплея: білі світлодіоди, час роботи ? 50 000 годин
• Екранний сенсор: резистивний аналоговий, ? 1 млн дотиків
• Яскравість: налаштовується за допомогою встановленого ПЗ
• Звук: магнітний бузер (? 85 дБ)
• Входи
• Метод ізоляції: оптичний
• Номінальна вхідна напруга: 24 В DC
• Час відгуку: 0,5 мс
• Підключення: скручений багатожильний провід 0,3…0,7 мм ²
• Виходи
• Тип виходу: транзисторний
• Живлення: 24 В DC
• Метод ізоляції: оптичний
• Номінальна напруга навантаження: 24 В DC
• Затримка вихідного сигналу: 0,5 мс
• Підключення: плоский кабель або клемний блок (скручений багатожильний провід 0,3…0,7 мм²)

Комунікаційні інтерфейси

• USB: USB Host + USB Device
• Ethernet: 1 x RJ-45
• Послідовні порти: 2 шт., 2хRS232С або RS 232C + RS422 (залежно від моделі)
• Слот Micro SD (тільки для LP-A104)

Індивідуальні характеристики:

[1] цифрами 6, 7, 8, 9 у цій позиції позначаються різні комбінації комунікаційних інтерфейсів (докладніше).
[2] літера R у цій позиції означає підключення вводів/виводів плоским кабелем, T — за допомогою клемного блока.

pdfКаталог (Total Catalogue 2025-2026, с. E6-1, англ.)

Інструкції:

pdfLP-A Series instruction manual (англ.)
pdfLP-A Series User manual (англ.)
pdfLP-A Series Product manual (англ.)
pdfatDesigner User manual (англ.)

Докладніше

Панелі оператора з розширеною функціональністю

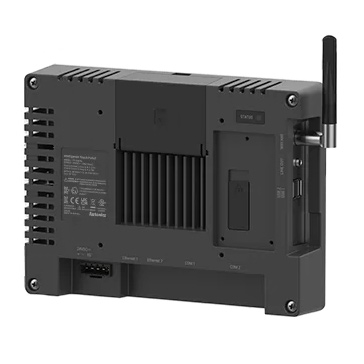

Серія iTP — графічні панелі Autonics, що відрізняються високою швидкістю обробки даних завдяки чотириядерному процесору, мають різні розміри дисплеїв та модель Gateway (iTP-GW) без дисплея, яка виконує роль шлюза в промисловій мережі. Серія iTP підтримує різні комунікаційні інтерфейси для зручності користувача.

Загальні характеристики (для всіх панелей)

• Процесор з 4-ма ядрами Cortex-A53, 4 ГБ оперативної пам’яті DDR4
• Дисплей (крім iTP-GW):
  • TFT, 16 777 216 відтінків кольору;
  • підсвічування: білі світлодіоди, час роботи ≥ 50 000 годин;
  • регулювання яскравості: 100-ступеневе, через системні налаштування або ПЗ SCADAMaster DS
  • сенсор: аналоговий резистивний
• Джерело звуку: вбудований магнітний бузер (≥ 85 дБ)
• Аудіо вихід: лінійний вихід, номінальне навантаження > 10 кОм, роз’єм 3,5 мм (міні-джек) на боковій стінці

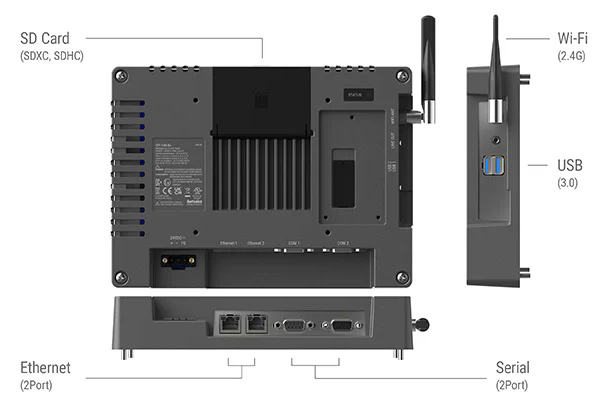

• Послідовний інтерфейс (COM 1/2): RS-232C / RS-422 / RS-485 (встановлюється у SCADAMaster DS), 2 роз’єма D-sub 9pin (на нижній стінці корпусу)
• Інтерфейс USB Host:
  • USB 2.0 (тип A, 1 шт. на передній стінці);
  • USB 3.0 (тип A, 2 шт. на боковій стінці)
• Інтерфейс USB Device:
  • USB 2.0 (тип mini B, 1 шт. на передній стінці + 1 на боковій стінці, не працюють одночасно);
• Інтерфейс Ethernet: 2 шт. RJ45 на нижній стінці, IEEE802.3 10BASE-T/100BASE-TX/1000BASE-T
• Wi-Fi: IEEE 802.11 b/g/n, 2.4 ГГц, гніздо для зовнішньої антени (SMA Female)
• Вбудована пам’ять для програм і даних: eMMC 16 ГБ
• Зовнішня пам’ять: слот для SD Card, макс. 256 ГБ (SDXC, SDHC)
• Підтримка принтера: HP Printer (USB Host, Ethernet)
• Резервне копіювання: eMMC, енергонезалежний пристрій
• Годинник реального часу (RTC): вбудований, з літієвою батареєю 1/2 AA на 5 років при 25 °С
• Напруга живлення: 24 В DC
• Метод охолодження: пасивний повітряний
• Зовнішня температура, допустима для:
  • роботи: -10…+50 °С;
  • зберігання: -20…+60 °С
• Зовнішня вологість: 35…85%
• Мови інтерфейсу: англійська, корейська
• Підтримка систем керування базами даних: MS SQL Server, MySQL, MariaDB, Oracle, PostgreSQL
• Ступінь захисту: IP66 по передній панелі (IP20 для iTP-GW)
• Матеріал корпусу: алюміній

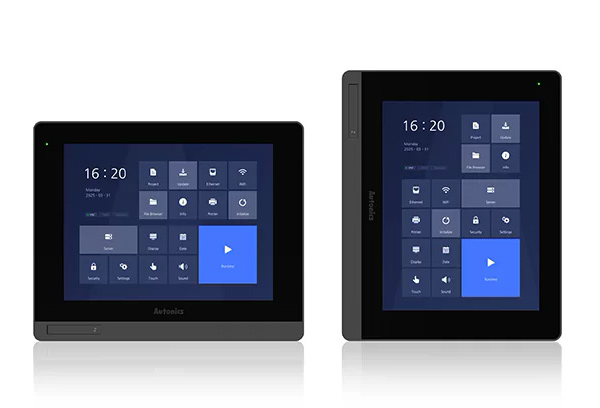

• Можливість встановлення у горизонтальному або вертикальному положенні
• Програмне забезпечення SCADAMaster-Designer:
• інтуїтивно зрозумілий та зручний графічний інтерфейс користувача;
• бібліотека з тисячами зображень у форматі SVG;
• доступ до керування процесом і налаштувань обладнання через Інтернет

Індивідуальні характеристики:

Модель	iTP-084	iTP-104	iTP-121	iTP-150	iTP-GW

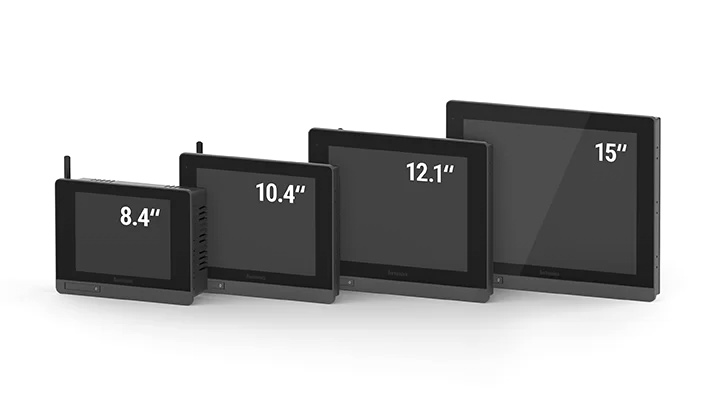

Дисплей: діагональ роздільність розмір зображення (Ш х В), мм	8,4” 800 × 600 170,4 × 127,8	10,4” 1024 × 768 211,2 × 158,4	12,1” 1024 × 768 245,7 × 184,3	15,0” 1024 × 768 304,1 × 228,1	-
Кути огляду (верх/низ/лів./прав.)	80°/60°/80°/80°	85°/85°/85°/85°	89°/89°/89°/89°	88°/88°/88°/88°	-
Споживана потужність	≤ 20 Вт	≤ 25 Вт	≤ 30 Вт	≤ 30 Вт	≤ 15 Вт
Маса нетто/брутто, кг	2,85/3,065	3,18/3,81	3,86/4,6	5,24/6,1	1,22/1,68
