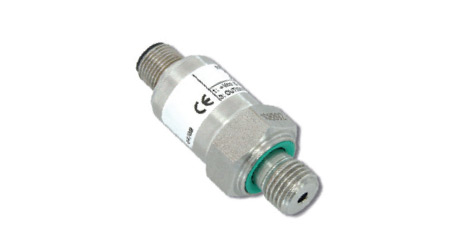

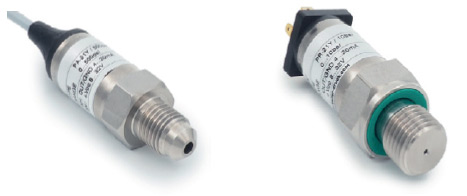

TPRC (серія 21Y) | TPR- (серія 23SY) |
| ОСНОВНІ | ||
| Діапазон | Від 0... 2,5 бар до 1000 бар (та проміжні діапазони) | Від 0,1 до 1000 бар (та проміжні діапазони) |
| Вихідний сигнал | 4…20 мА 2-пров.або 0…10 В 3-пров. | 4…20 мА 2-пров. або 0…10 В, 0... 5 В 3-пров. |
| Вимірюваний тиск | Абсолютний, відносний, вакуум | |
| Напруга живлення | 8...32 В DC або 13...32 В DC | |
| Споживана потужність | < 5 мA | |
| ЕЛЕКТРИЧНІ | ||
| Точність | ±0,5% FS* | ±0,25% FS при >2...1000 бар та >0,3... 2 bar±0,5% FS при 0,1... 0,3 bar |
| Загальна похибка | 1,5% FS @ -10...80°C | від ±0,4% до ±2,5 мбар відповідно до FS*, -10...80°C |
| МЕХАНІЧНІ | ||
| Різьбове під'єднання | 7/16” 20 UNF зовн., 1/4” G зовн.,1/4” SAE зовн., 1/4”-18 NPT зовн., 1/2” G зовн., при використанні адаптера** | 1/4” G зовн., 1/4”-18 NPT зовн., 1/2” G зовн. |
| Електричне під'єднання | GSP EN175301-803-A (DІN 43650), кабель Ø3,3 mm | GSP (DІN 43650) |
| Матеріал | нерж. сталь AISI316L | |
| Ступінь захисту | ІP65 | ІP65...ІP67 (залежно від конектора) |
| Робоча температура | -20... 85°C | -40...120°C |
* повна шкала (Full Scale)
** Позначення різьбового адаптера з 1/4” на 1/2”: ATPRC-001
Код замовлення
TPR(1)(2)(3)(4)(5)
| (1) Серія | |
| 23SY | - |
| 21Y | С- |
| (2) Діапазон | |
| 0... 20 бар | A |
| 0... 30 бар | 2 |
| ±1 бар (серія 23SY) | 3 |
| 0... 10 бар (стандартно) | 4 |
| 0... 4 бар (стандартно) | 6 |
| 0... 300 бар | 7 |
| 0... -1 бар (серія 23SY) | 8 |
| 0... 400 бар | 11 |
| 0... 1 бар (серія 23SY) (стандартно) | 12 |
| 0... 40 бар (стандартно) | 13 |
| 0... 2.5 бар (стандартно) | 22 |
| 0... 25 бар (стандартно) | 25 |
| 0... 6 бар (стандартно) | B |
| 0... 16 бар (стандартно) | C |
| 0... 200 PSI | E |
| 0... 300 PSI | F |
| 0... 500 PSI | G |
| 0... 750 PSI | H |
| 0... 100 PSI | I |
| 0... 50 мбар | L |
| (3) Різьбове під'єднання | |
| 7/16” 20 UNF зовн. | A |
| 1/4” G зовн. (стандартно) | B |
| 1/4” SAE зовн. | D |
| 1/4”-18 NPT зовн. | E |
| 1/2” G зовн. (стандартно для серії 23SY, або з використанням адаптера ATPRC-001 для серії 21Y) | F |
| (4) Електричний вивід | |
| кабель 1 м | 01 |
| кабель 2 м | 02 |
| кабель 5 м | 05 |
| конектор DIN43650 + PG07 | P7 |
| конектор DIN43650 (стандартно) | P9 |
| (5) Вихідний сигнал | |
| 4…20 мА | С |
