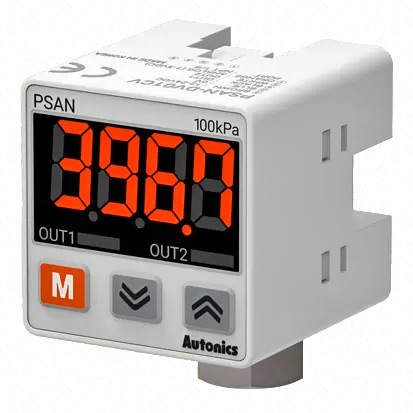

Цифрові датчики тиску серії PSAN можуть вимірювати та відображати різні типи тиску, включаючи газ, рідину та оливу. Функція автоматичного перемикання регулює рівень тиску відповідно до зміни початкового тиску, забезпечуючи стабільний та точний вихідний сигнал.

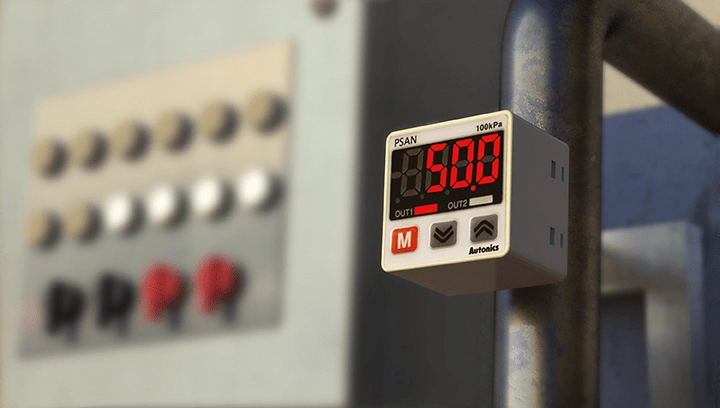

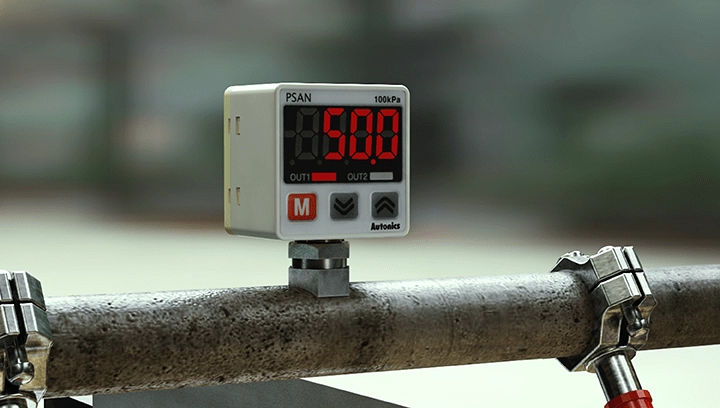

Фітинг для під’єднання до вимірюваного середовища може бути розташований знизу або ззаду корпуса.
Код замовлення: PSAN- (1)(2)(3)(4)(5)- (6)
| (1) Середовище/розташування фітинга на корпусі | ||
|
|
газ/ззаду | |
| D | газ/знизу | |
| B | рідина, газ/ззаду | |
| L | рідина, газ/знизу | |
| (2) Тип і рівень тиску | ||
| 01 | Статичний | 0…100 кПа |
| 1 | 0…1000 кПа | |
| V 01 | Негативний | -101,3…0 кПа |
| C01 | Комбінований | -101,3…100 кПа |
| (3) Підключення (електричне) | ||
|
|
кабель | |
| C | конектор (роз’єм) | |
| (4) Вихід керування | ||
|
|
відкритий колектор NPN | |
| P | відкритий колектор PNP | |
| (5) Варіанти входу /виходу | ||
| V | вихід, напруга (1…5 В DC) | |
| A | вихід, струм (4…20 мА) | |
| H | зовнішній вхід | |
| (6) Під’єднання до середовища | ||
| порт/середовище | газ | рідина/газ |
| R1/8 | • | • |
| Rc 1/8 | • | - |
| NPT 1/8 | • | • |
| 7/16-20UNF | - | • |
| 9/16-18UNF | - | • |
pdfДетальний технічний опис
pdfІнструкція з експлуатації

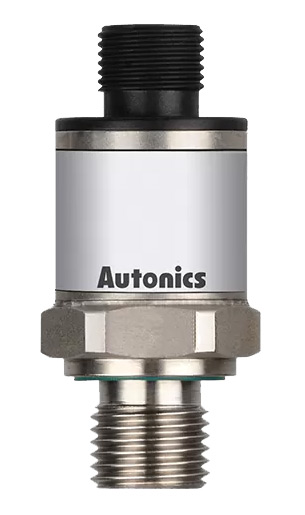

Компактні датчики тиску серії TPS30 з нержавіючої сталі ідеально підходять для вимірювання тиску газу, рідини або масла в обмеженому просторі або невеликих механізмах.
| Вихід | аналоговий, 4-20 мА або 1-5 В DC |
| Робоча температура | від -40˚ до 125℃, може відрізнятися залежно від моделі |
| Швидкість відгуку | 1 мс |
| Живлення | 8–36 В DC або 11–36 В DC залежно від моделі |
| Точність | ±0,5% повної шкали |
| Ступінь захисту | IP67 (IP65 для моделей з роз’ємом DIN43650-A) |
Код замовлення: TPS30-(1)(2)(3)(4)(5)-(6)[(7)]
| (1) Тип тиску | ||
| G | Манометричний, герметичний манометричний 01) | |
| A | Абсолютний | |

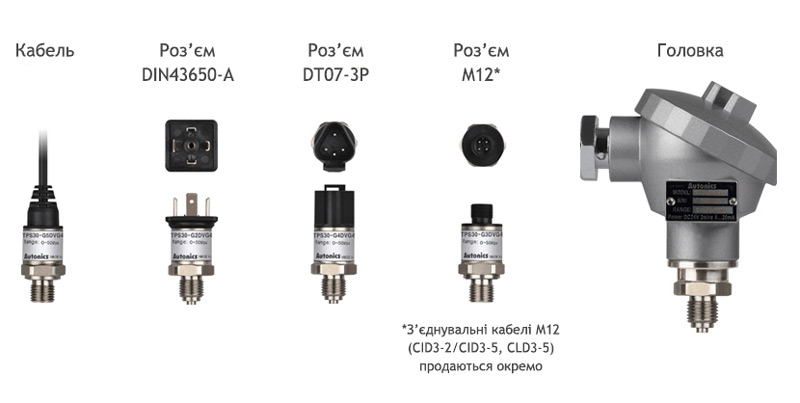

| (2) Підключення | ||
| 1 | Головка | |
| 2 | Роз’єм DIN43650-A | |
| 3 | Роз’єм M12 | |
| 4 | Роз’єм DT04-3P | |
| 5 | Кабель | |
| (3) Діапазон тиску03) | ||
|
|
манометричний | абсолютний |
| 3 | 0…0,1 МПа | 0…0,1 МПа |
| 4 | 0…0,2 МПа | 0…0,2 МПа |
| 5 | 0…0,7 МПа | 0…0,7 МПа |
| 6 | 0…1 МПа | 0…1 МПа |
| 7 | 0…2 МПа | 0…2 МПа |
| 8 | 0…3,5 МПа |
|
| 9 | 0…5 МПа |
|
| A | 0…10 МПа |
|
| B | 0…20 МПа |
|
| C | 0…40 МПа |
|
| D | 0…50 МПа |
|
| E | 0…60 МПа |
|
|
|
герметичний манометричний | |
| F | -0,1…0 МПа | |
| G | -0,1…0,1 МПа | |
| H | -0,1…0,7 МПа | |
| J | -0,1…1 МПа | |
| K | -0,1…2 МПа | |
| Z | Інше | |
| (4) Вихід | ||
| V | Напруга (1–5 В DC) | |
| A | Струм (4–20 мА DC) | |
| (5) Порт тиску (під’єднання до середовища) | ||
| G8 | G3/8 (PF) (EN837) | |
| G4 | G1/4 (PF) (EN837) | |
| R2 | R1/2 (PT) (DIN3852) | |
| N4 | NPT1/4 (DIN3852) | |
| ZZ | Інше (опція) 02) | |
| (6) Кабель з роз’ємом M12 | ||
| 00 | немає | |
| 2I | 2 м, прямий штекер | |
| 2L | 2 м, штекер 90° | |
| 5I | 5 м, прямий штекер | |
| 5L | 5 м, штекер 90° | |
| (7) Нестандартний діапазон тиску04) | ||
| Кастомний діапазон тиску з одиницями вимірювання | ||
01) Прилад має герметичну конструкцію. Вимірювання базується на стандартному значенні атмосферного тиску 101,3 кПа (1,013 бар).
02) Опціональні порти тиску постачаються окремо. При замовленні великої кількості зв’яжіться з виробником, щоб необхідна кількість була виготовлена.
03) G1/4 є стандартним портом тиску для деталей з індексами 8, 9 і від A до E. Для інших діапазонів стандартними портами тиску є G3/8, R1/2.
04) Вкажіть потрібний діапазон тиску; виберіть «Z» як 3-й символ коду.
