Двухпозиционный регулятор (компаратор, ON/OFF)

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Двухпозиционный регулятор (компаратор) сравнивает значение измеренной величины с эталонным (уставкой). Состояние выходного сигнала изменяется на противоположное, если входной сигнал (измеренная величина) пересекает пороговый уровень (уставку).

В режиме двухпозиционного регулятора (компаратора) ЛУ сравнивает значение входной величины с уставками и выдает управляющий сигнал на выходное устройство в соответствии с заданной логикой.

Выходной сигнал двухпозиционного регулятора может иметь только два значения: максимальное и минимальное. Одно из них включает, а другое выключает выходное устройство.

Поэтому для работы ЛУ в режиме двухпозиционного регулятора требуется выходное устройство дискретного типа (э/м реле, транзисторная оптопара, оптосимистор, выход для управления внешним твердотельным реле).

Тип логики двухпозиционного регулятора, уставка Туст. и гистерезис Δ задаются пользователем при программировании прибора.

Двухпозиционный регулятор используется:

  • для регулирования измеренной величины в несложных системах, когда не требуется особой точности;
  • для сигнализации о выходе контролируемой величины за заданные границы.

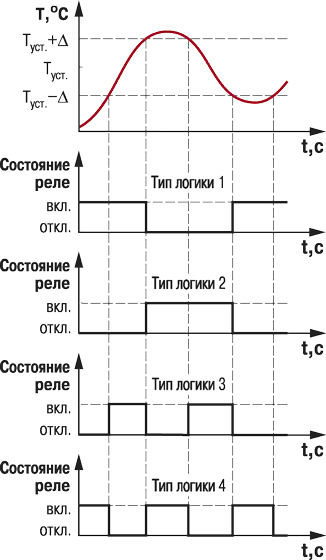

Типы логики двухпозиционного регулятора (ON/OFF, компаратора)

В приборах ОВЕН реализованы 4 типа логики двухпозиционного регулятора (ON/OFF, компаратора)

Тип логики 1 (прямой гистерезис)

Применяется в случае использования прибора для управления работой нагревателя (например, ТЭНа) или сигнализации о том, что значение текущего измерения Т меньше уставки Туст. При этом выходное устройство, подключенное к ЛУ, первоначально включается при значениях Т<Туст– , выключается при Т>Туст+Δ и вновь включается при Т<Туст–Δ , осуществляя тем самым двухпозиционное регулирование температуры объекта по уставке Туст с гистерезисом ±Δ .

Тип логики 2 (обратный гистерезис)

Применяется в случае использования прибора для управления работой охладителя (например, вентилятора) или сигнализации о превышении значения уставки. При этом выходное устройство первоначально включается при значениях Т>Туст+Δ , выключается при Т<Туст–Δ и вновь включается при Т>Туст+Δ, также осуществляя двухпозиционное регулирование.

Тип логики 3 (П-образная)

Применяется при использовании прибора для сигнализации о входе контролируемой величины в заданные границы. При этом выходное устройство включается при Туст–Δ <Т<Туст+Δ.

Тип логики 4 (U-образная)

Применяется при использовании прибора для сигнализации о выходе контролируемой величины за заданные границы. При этом выходное устройство включается при Т<Туст– Δи Т>Туст+ Δ.

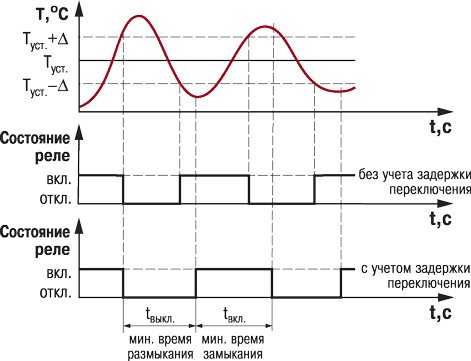

Задержка включения и выключения выходного устройства

Для защиты выходного устройства от частых срабатываний при работе ЛУ в режиме компаратора, во многих приборах ОВЕН (например ТРМ1, 2ТРМ1, МПР51, ТРМ138) имеются параметры для установки времени задержки включения tвкл и времени задержки выключения tвыкл выходного устройства. ЛУ включает (выключает) выходное устройство, если условие, вызывающее изменение состояния, сохраняется, как минимум, в течение времени, установленного в этих параметрах.


Удержание выходного устройства в замкнутом и разомкнутом состоянии в течение заданного времени

Для аварийной сигнализации о выходе параметра за установленные границы во многих приборах ОВЕН (например ТРМ1, 2ТРМ1, ТРМ138) можно задать минимальное время удержания выхода в замкнутом и разомкнутом состоянии. ЛУ удерживает выходное устройство в соответствующем состоянии в течение заданного времени, даже если по логике работы устройства сравнения требуется переключение.
