Чувствительная поверхность емкостного датчика образуется двумя концентрически расположенными металлическими электродами. Их поверхности А и В расположены в цепи обратной связи высокочастотного генератора, который настроен таким образом, что он не генерирует при отсутствии объекта детектирования. Если объект приближается к чувствительной поверхности датчика, то он попадает в электрическое поле перед поверхностями электродов и способствует повышению емкости связи между пластинами А и В. При этом амплитуда генератора начинает возрастать. Амплитуда колебаний регистрируется оценочной схемой и преобразуется в команду включения.
Емкостные датчики обнаруживают как металлические, так и диэлектрические объекты. Металлы из-за их очень высокой проводимости наиболее сильно воздействуют на емкостные датчики. Редукционные факторы для различных металлов можно не учитывать.

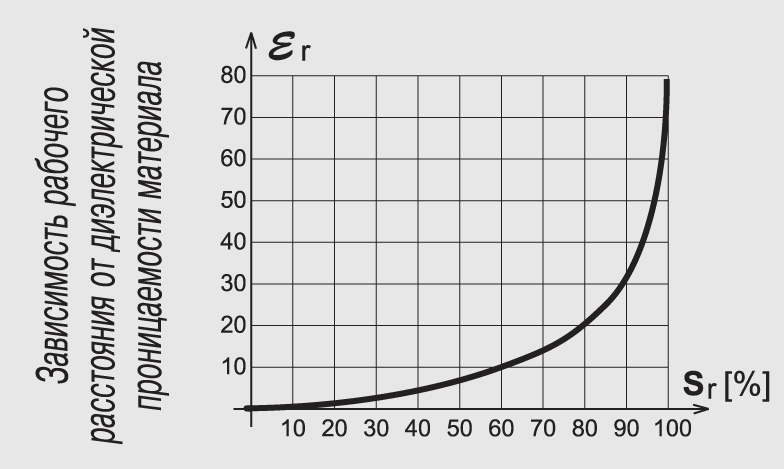

Если между пластинами конденсатора расположить изолятор, то емкость конденсатора повышается в зависимости от его диэлектрической постоянной. Объекты из неметаллов действуют на чувствительную поверхность таким же образом, как и металлические, при этом емкость связи повышается. При обнаружении органических материалов (древесина, зерно и т.д.) нужно обращать внимание на то, что содержание в них воды очень сильно влияет на расстояние срабатывания (εводы=80).
Диэлектрические постоянные некоторых материалов даны в таблице
| Материал | εr | Материал | εr | Материал | εr | Материал | εr |
| Бумага | 2,3 | Мрамор | 8 | Полистирол | 3 | Стекло кварц. | 3,7 |
| Бумага промасл. | 4 | Нефть | 2,2 | Полиэтилен | 2,3 | Стекло огранич. | 3,2 |
| Вода | 80 | Парафин | 2,2 | Резина | 2,5 | Тальк | 1,6 |
| Воздух, вакуум | 1 | Песок | 3,7 | Резина селикон. | 2,8 | Тефлон | 2 |
| Гетинакс | 4,5 | Песок кварц. | 4,5 | Слюда | 6 | Фарфор | 4,4 |
| Дерево | 2...7 | Полиамид | 5 | Смолы | 3,6 | Целлулоид | 3 |
| Керосин | 2,2 | Поливинилхлорид | 2,9 | Спирт этиловый | 25,8 | Эбонит | 4 |
| Компаунд | 2,5 | Полипропилен | 2,3 | Стекло | 5 | Электрокартон | 4 |
Для определения рабочего зазора используются следующие поправочные коэффициенты: металл - 1,0; вода - 1,0; стекло - 0,5; дерево - 0,2...0,7; масло - 0,1.
Емкостные датчики работают в температурном диапазоне от -250 до +750С.
Если металлический объект связан с потенциалом земли, то происходит незначительное увеличение расстояния срабатывания. (⩽0,25ном).
Это воздействие при необходимости можно скомпенсировать с помощью потенциометра.

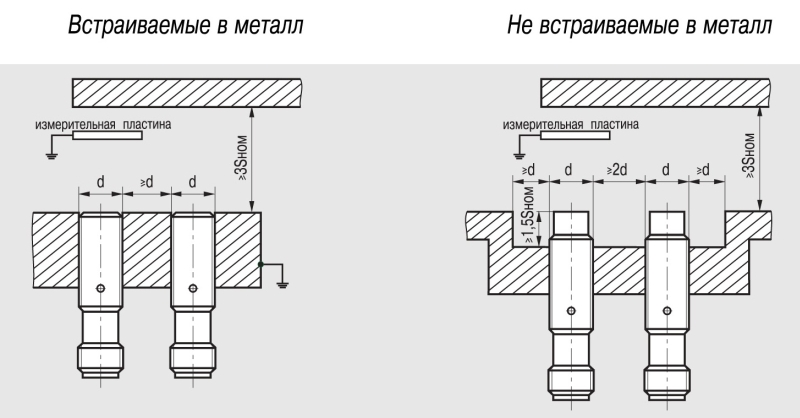

Ограничения в размещении емкостных датчиков
Большинство емкостных датчиков имеют встроенный потенциометр для регулировки чувствительности. Для работы производится основная настройка на зазор 0,7...0,85ном. Регулировку производят, используя квадратную металлическую пластину со сторонами 35ном.
В сомнительных случаях рекомендуется сделать контрольный замер с помощью заземленного стандартного элемента воздействия. Настройки на зазор до 1,55ном являются некритичными для работы датчика.
Примечание: При настройке Sr⩾Sном может значительно возрасти гистерезис датчика.
