Источник бесперебойного питания (ИБП) (англ. UPS-Uninterruptible Power Supply) — автоматическое устройство, позволяющее подключенному оборудованию некоторое время работать от аккумуляторов ИБП при пропадании электрического тока или при выходе его параметров за допустимые нормы. Кроме того, оно способно корректировать параметры (напряжение, частоту) электропитания. Часто применяется для обеспечения бесперебойной работы компьютеров. Может совмещаться с различными видами генераторов электроэнергии.
Существует три схемы построения ИБП:
Резервная

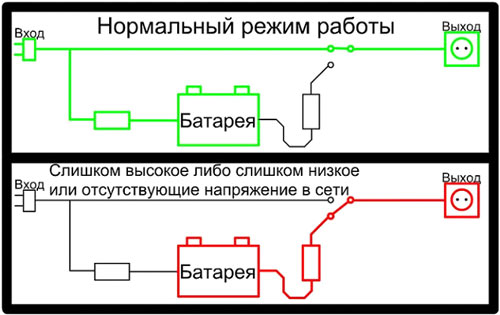

Резервная схема (англ. Off-Line, Standby, также BackUPS) — в нормальном режиме питание подключенной нагрузки осуществляется напрямую от первичной электрической сети, которое ИБП фильтруют (высоковольтные импульсы и электромагнитные помехи) пассивными фильтрами. При выходе электропитания за нормированные значения напряжения (или его пропадании) нагрузка автоматически переподключается к питанию от схемы, получающей электрическую энергию от собственных аккумуляторов с помощью простого инвертора. При появлении напряжения в пределах нормы, снова переключает нагрузку на питание от первичной сети.
Достоинства:
Интерактивная

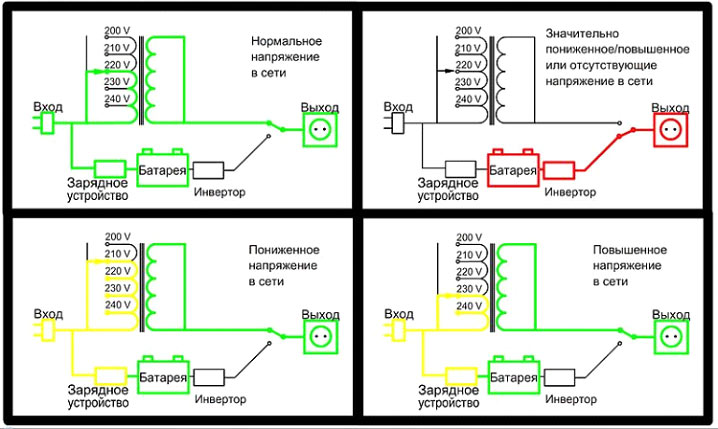

Интерактивная схема (англ. Line-Interactive) — устройство аналогично предыдущей схеме; дополнительно на входе присутствует ступенчатый стабилизатор напряжения на основе автотрансформатора, позволяя получить регулируемое выходное напряжение. (VI по классификации МЭК). При работе в нормальном режиме такие ИБП не корректируют частоту, пассивные фильтры фильтруют входящее переменное напряжение. При пропадании напряжения ИБП переходит на питание от инвертора, аналогично предыдущему.
Инверторы некоторых моделей линейно-интерактивных ИБП выдают напряжение как прямоугольной или трапецеидальной формы, как у предыдущего варианта, так и синусоидальной формы. Время переключения меньше, чем в предыдущем варианте, так как осуществляется синхронизация инвертора с входным напряжением. КПД ниже, чем у резервных.
Двойное преобразование

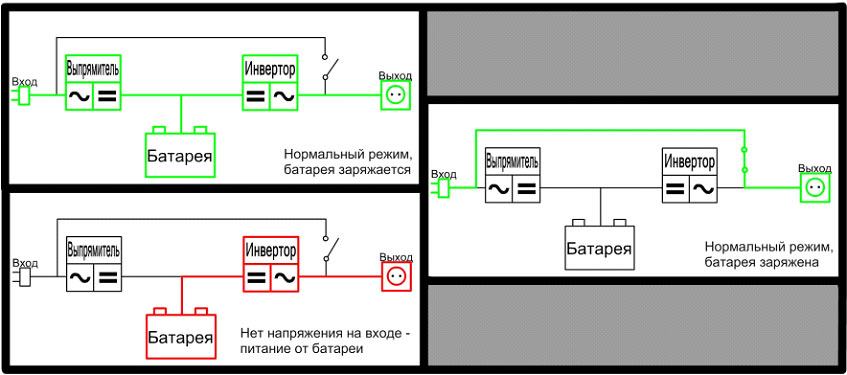

Режим двойного преобразования (англ. online, он-лайн) — используется для питания нагруженных серверов (например, файловых), высокопроизводительных рабочих станций локальных вычислительных сетей, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Принцип работы состоит в двойном преобразовании (doubleconversion) рода тока. Сначала входное переменное напряжение преобразуется в постоянное, затем обратно в переменное напряжение с помощью обратного преобразователя (инвертора). При пропадании входного напряжения переключение нагрузки на питание от аккумуляторов не требуется, поскольку аккумуляторы включены в цепь постоянно, поэтому для этих ИБП параметр "время переключения" не имеет смысла. В маркетинговых целях может использоваться фраза «время переключения равно 0», правильно отражающая основное преимущество данного вида ИБП: отсутствие промежутка времени между пропаданием внешнего напряжения и началом питания от батарей. ИБП двойного преобразования имеют КПД от 85 до 96,5 % в режиме on-line, из-за чего отличаются повышенным тепловыделением и уровнем шума. Однако у современных ИБП средних и высоких мощностей ведущих производителей предусмотрены разнообразные интеллектуальные режимы, позволяющие автоматически подстраивать режим работы для повышения КПД вплоть до 99 % (например, ИБП Socomec). В отличие от двух предыдущих схем, способны корректировать не только напряжение, но и частоту (VFI по классификации МЭК).
Достоинства:
Недостатки:
