Рубильник

Рубильник (выключатель нагрузки) — простейший электрический коммутационный аппарат с ручным приводом и металлическими ножевыми контактами, входящими в неподвижные пружинящие контакты (гнёзда), применяемый в электротехнических цепях для включения/отключения нагрузки с большой силой тока.

Для чего служат рубильники?

Рубильники служат для замыкания и размыкания электрических цепей постоянного и переменного тока напряжением не свыше 500 В.

Какие бывают рубильники?

Рубильники бывают одно-, двух- и трех-, четырехполюсные.

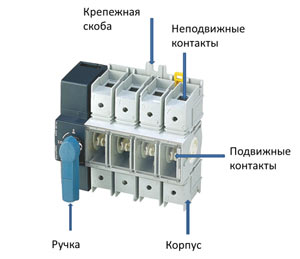

Из каких частей состоит рубильник?

Какие основные функции выключателей?

Отключение

Данная функция предназначена для обеспечения полного или частичного отключения устройства в целях обеспечения безопасности. Функция отключения подразумевает следующие действия:

• отключение всех проводников, находящихся под напряжением;
• гарантированное отключение без нагрузки, в том случае, если присутствуют дополнительные меры (например, вспомогательный контакт «не включать при нагрузке» и т.д.), которые обеспечивают возможность избежать отключения рабочего тока при полной нагрузке;
• разделение контактов.

Отключение для проведения технического обслуживания механических узлов

Данная функция предназначена для отключения устройства с целью проведения техобслуживания без риска получения физического повреждения, либо для более длительных отключений и подразумевает следующие действия:

• возможность отключения под нагрузкой. Поскольку персонал, выполняющий обслуживание, не обязательно состоит только из квалифицированных электриков, должна быть обеспечена возможность разрыва цепи без предварительного снятия нагрузки или проверки категории применения устройства;
• разделение контактов. Обеспечивает невозможность случайного включения устройства.

Аварийное отключение

Данная функция обеспечивает отключение от клемм цепи. Целью этой функции является отключение нагрузок во избежание опасности возгорания, ожогов или поражения электротоком. Функция аварийного отключения подразумевает следующие действия:

• возможность отключения под нагрузкой;
• обесточивание всех проводников под напряжением.

Аварийная остановка

Отличается от аварийного отключения тем, что учитывает риски, связанные с движущимися частями машины.

Аварийная остановка подразумевает следующие действия:

• возможность отключения под нагрузкой;
• обесточивание всех проводников под напряжением;
• возможность сохранения напряжения, используемого, например, для торможения движущихся частей.

Функциональное отключение

На практике, при эксплуатации электроустановки должна присутствовать возможность локального воздействия без отключения всей установки.

Эта функция подразумевает следующие действия:

• возможность отключения под нагрузкой;
• обесточивание отдельных проводников под напряжением (например 2 из 3 фаз двигателя).

Некоторые рекомендации по выбору силовых выключателей нагрузки:

1. Определится, какой номинальный коммутируемый ток рубильника нужен:

16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А, 125А SIRCO M и SIRCO MV с видимым разрывом	63А, 80А, 100А, 125А 160А, 200А, 250А SIRCO VM с видимым разрывом
250А, 315А, 400А, 630А, 800А, 1000А, 1250А, 1600А SIDER с видимым разрывом	250А, 315А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 1800А, 2000А, 2500А, 3150А, 4000А SIRCO

2. Какое количество полюсов:

• 3-х полюсные;
• 4-х полюсные.

3. Необходимый вариант управления:

1. прямое управление: фронтальное, боковое, с блокировкой двери;
2. выносное управление с блокировкой двери: фронтальное, правое боковое, левое боковое.

4. Визуализация разрыва контактов:

• индикация состояния контактов;
• полностью видимый разрыв.

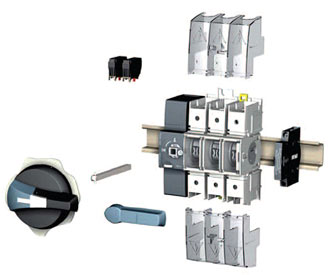

5. Аксессуары: рукоятка на корпус рубильника, ручка устанавливаемая на дверь, штанга-удлинитель выносной рукоятки, не размыкаемый нейтральный полюс, клеммные крышки, дополнительные контакты 1NО + 1NС, кабельные клеммы, клеммный экран.

Предназначение рубильников согласно ПУЭ

4.1.9. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми кожухами без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.

4.1.10. На приводах коммутационных аппаратов должны быть четко указаны положения "включено" и "отключено".
