Пружинні клеми Wieland

Всім, хто так чи інакше пов’язаний з енергетикою, або ж в процесі її виробництва, передачі, розподілу, а також тим, хто займається технологічними процесами, які в результаті виробництва перетворюють той чи інший сигнал в електричний чи навпаки, добре відомо, що з’єднання провідників повинно відбуватись не за допомогою скручування, а через прохідні та розподільчі елементи – клеми.

Мова піде про клеми Wieland, які мають механізм пружинної фіксації провідника, сімейства Fasis.

Все сімейство Fasis включає в себе широку гамму набірних клем з пружинною фіксацією провідника. Застосування компактного пружинного затискача та простоти приєднання провідників, що зумовлює спрощення монтажу в комірках з високо об’ємною густиною розміщення елементів електричної схеми та веде до суттєвої економії місця.

Щодо техніко-електричних параметрів, то слід зауважити, спеціальні сплави та «плотне» прилягання провідника забезпечують малий перехідний опір контакту. Струмопровідну шину виготовлено з лудженої міді, чим досягається оптимальна електропровідність, а також і хімічна та корозійна стійкість. Поверхня шини додатково захищена спеціальним покриттям, яке, водночас, забезпечує і газонепроникність контакту.

Кріплення провідників відбувається високоякісним пружним затискачем, який забезпечує простоту та надійність приєднання. Пружину затискача виготовлено зі сплаву хрому, нікелю та нержавіючої сталі. В результаті маємо досить високе зусилля затискача, яке зберігається на протязі всього періоду експлуатації, що й запобігає від випадкового випадання провідника навіть під час роботи в екстремальних умовах, наприклад, при значних механічних вібраціях.

Зусилля пружинного затискача змінюється пропорційно в залежності від січення застосовуваного провідника. Під дією питомого поверхневого тиску в місці контакту затискача провідник вдавлюється у м’який поверхневий шар, додатково забезпечуючи, при цьому, корозійний захист.

В клемі, розрахованій для приєднання провідників січенням 0,13–16 мм², можна затискати провідники, січення яких відрізнятиметься на два порядки, не турбуючись пошкодження тонких та недожину товстих провідників.

Пружинні клеми сімейства Fasis WKFN мають в своєму складі 2-провідні, 3-провідні, 4-провідні, 2-поверхові, 3-поверхові. Пружинні клеми цього покоління мають, як мінімум, дві точки приєднання з’єднувальних мостиків, що в свою чергу дозволяє вирішувати та корегувати схемотехнічні завдання будь-якої складності. Як і більшість клем виробництва Wieland, клеми серії WKFN мають додатково виконання нейтральних та заземлюючих, а в деяких випадках і гібридні. Заземлюючі клеми WKFN…SL/35 мають такі ж габарити, що й прохідні та нейтральні. Металічна защіпка-кріплення заземлюючих клем має вкрай низькоомним електричним контактом з монтажною шиною та відмінними механічними властивостями, що дозволяють легко та надійно встановлювати клему на монтажну шину.

Не рідкими стають випадки, коли для вирішення схемотехнічних завдань потрібна клема, до якої потрібно приєднати більше двох провідників без застосування з’єднувальних містків та додаткових клем. Клеми ж на три (WKFN 2,5 D 1/2/…/35) та на чотири провідники (WKFN 2,5 D 2/2/…/35) призначені для розведення та забезпечують більшу компактність та економічність рішень взамін стандартних прохідних клем. З’єднувальні містки дозволяють об’єднувати між собою любу кількість клем для вирішення різних схем розведення.

2-поверхові WKFN 2.5 E…/35 та 3-поверхові WKFN 2,5 E…/35 клеми цієї серії дозволяють суттєво зекономити місце та вирішити різні схемотехнічні завдання на різних поверхах клем.

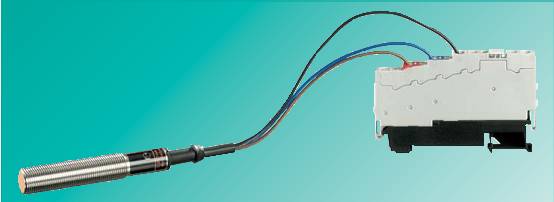

Також, слід зауважити новий напрямок — клеми з вмонтованими електричними схемами та електронними компонентами. В клеми встановлюються реле, опторозв’язки, індикатори напруги, контролери термопар та багато іншого.

Павло Бараник
