Автоматичний запуск генераторної установки

Схема електропостачання особливо відповідальних об’єктів (наприклад, диспетчерські пости керування рухом залізничного, повітряного, річкового, морського, автомобільного транспорту, які пов’язані з безпекою) обов’язково включає в себе автономну генераторну установку з автоматичним керуванням. Дану функцію виконує контролер RGAM «Lovato electric», який здійснює вимірювання напруги та керування комутаційною апаратурою для підключення резервного генератора при відключенні основної мережі.

Контролер може працювати з однофазною та трифазною мережею.

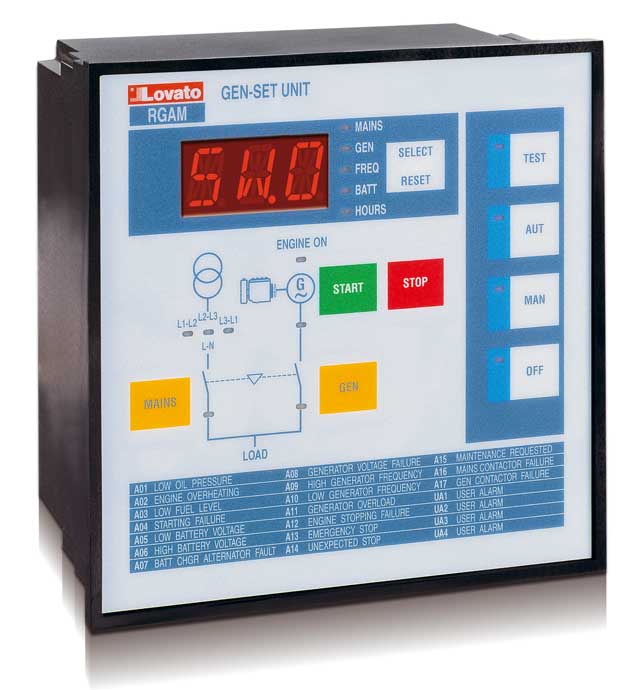

Зовнішня панель контролера RGAM має наступний вигляд:


Опис режимів роботи.

Генераторна установка з контролером АВР RGAM має 4 режими роботи:

  • OFF — вимкнено;
  • MAN — ручний режим;
  • AUT — автоматичний режим;
  • TEST — режим тестування.

Режим OFF (вимкнено).

  • При виборі режиму OFF – всі керовані виходи пристрою вимкнені, за винятком виходу керування контактором мережі, який є під напругою. Вхідні кола контролю – заблоковані. Активні світлодіоди, індикатори на лицевій панелі, які інформують про помилки, відображення параметрів та реле загальної тривоги.
  • При перемиканні в режим OFF з MAN/AUT/TEST при працюючому генераторі, контролер негайно його зупинить.

Режим MAN (ручний).

  • При вибраному режимі роботи генераторна установка може бути запущена/зупинена кнопками START/STOP.
  • Можливо перемикати живлення споживача від мережі або генератора, натискуючи кнопки MAINS або GEN.

Режим AUT (автоматичний).

  • При можливих аварійних ситуаціях в мережі (відсутність напруги, пониження/перевищення напруги в будь-якій фазі) після часової затримки відбувається автоматичний запуск генератора, і споживання відбувається від генератора.
  • При відновленні електропостачання від мережі, автоматично через певну часову затримку живлення споживача переводиться на мережу, а генераторна установка зупиняється.

Режим TEST (тестування).

  • При виборі цього режиму, починається цикл пуску генератора.
  • При можливих аварійних ситуаціях в мережі (відсутність напруги, пониження/перевищення напруги в будь-якій фазі) після часової затримки відбувається автоматичний запуск генератора, і споживання відбувається від генератора.
  • При відновленні електропостачання від мережі, живлення споживача відбувається від генератора.
  • При перключенні в режим AUT, при наявності напруги в мережі, відбувається перемикання живлення навантаження від мережі, а генераторна установка зупиняється.

Всі режим роботи, наявність напруги в мережі, на генераторі, живлення навантаження (мережа або генератор) інформує світлова сигналізація. Про стан помилок в системі інформує цифрове табло на пердній панелі. Живлення контролера відбувається від акумуляторної батареї 12-24В. Наявний в контролері лічильник мотогодин генератора для своєчасного технічного огляду. Наявність порту RS232/485 дозволяє конфігурувати контролер та керувати роботою генераторної установки дистанційно.

Володимир Кравцов
