Взрывозащищенные электродвигатели WEG для шахт и рудников

Подробная информация о взрывоопасной атмосфере, европейских стандартах для взрывозащищенных электродвигателей, классах температур, типах моментов нагрузки, механических характеристиках, категориях защиты двигателей находится в каталоге на русском языке.

Низковольтные электродвигатели WEG для опасных зон. стр.168-225 (рус) [3571кб]

Категории защиты электродвигателей

Ex d – «взрывонепроницаемая оболочка»

Это такой метод взрывозащиты при котором части электрооборудования, которые могут воспламенить взрывоопасную смесь, помещаются в оболочку, способную выдержать давление взрыва внутри оболочки и не допустить воспламенения огнеопасной внешней среды.

Электрические машины (любого исполнения) не являются абсолютно закрытыми, т.е. воздух поступает как внутрь, так и выходит наружу из машины. При работе воздух внутри машины нагревается и давление воздуха внутри машины немного выше чем снаружи — воздух выходит. После выключения двигателя давление внутри снижается – воздух поступает внутрь. То есть продукты возможного взрыва всегда будут выходить наружу из двигателя. Уровень безопасности, т.е. исключение возможности взрыва снаружи из-за выхода продуктов возможного взрыва внутри, основан на стандартизированных минимальных размерах зазоров в конструкции, которые зависят от состава смеси, присутствующей в атмосфере.

Ex d – защита обеспечивает выход выхлопных газов в безопасном для окружающей среды виде. Поэтому WEG тщательно контролирует все необходимые размеры зазоров и качество их обработки, поскольку именно это обеспечивает безопасность системы.

Основные характеристики электродвигателей Ex d:

  • Корпус, коробка выводов и подшипниковые щиты усиленной конструкции;
  • Увеличенная контактная поверхность между частями двигателя;
  • Уменьшенный зазор между валом двигателя и крышкой подшипника;
  • Испытательный тест водой под давлением для корпуса, крышек и коробки выводов.

Применение:

  • Окружающая среда, в которой имеется или может образоваться взрывоопасная смесь.
  • Зоны 1 и 2, группы IIA и IIB, в которых присутствуют следующие газы: нефть, лигроин, бензин, аммиак, пропан, диэтилэфир, ацетон, спирт, промышленный метан, природный газ.

В основном электродвигатели находят применение для вентиляторов, дутьевых машин, дробилок, конвейерных систем, мельниц, кранов и другого оборудования.


Ex de – «взрывозащищенный с коробкой выводов повышенной безопасности»

Ex de – двигатели отличаются от Ex d только исполнением клеммного блока и выводной коробки. Коробка выводов с повышенной безопасностью предохраняет от возникновения источников возгорания, таких как искры, электрическая дуга или опасный нагрев.

Основные характеристики электродвигателей Ex de:

  • Коробка выводов, соединения и все электрические кабели должны быть надежно закреплены (возможность сдвига отдельных частей не допускается).
  • Специальный клеммный блок против электрической дуги и искр с увеличенным расстоянием между выводами (клеммный блок повышенной безопасности)
  • Двойное заземление (одно на нижней части корпуса, второе на крышке коробки выводов).

Применение:

Такое-же, как и для Ex d — моторов.

Техническая информация, чертежи, а также графики находятся в интерактивном каталоге.

Перейти в каталог подбора электродвигателей WEG


Ex e – вид взрывозащиты «повышенная безопасность»

В нормальных рабочих условиях электрооборудование не является источником электрических искр, дуг или опасных нагревов поверности, способных вызвать воспламенение взрывоопасной атмосферы, для которой оборудование и было спроектировано. Электродвигатели данного исполнения похожи на обычные, но имеют некоторые особенности:

  • Превышение температуры допускается до величины на 10°С меньшей, чем установлено для данного класса изоляции;
  • Соответствие нормам «время tE» (максимальное время, за которое защитная аппаратура обязана отключить данное оборудование при срабатывании);
  • Коробка выводов, соединения и все электрические кабели должны быть надежно закреплены (сдвиг отдельных частей не допускается);
  • Обязательное внешнее заземление на корпусе;
  • Болт заземления на корпусе должен быть соединен с клеммой заземления коробки выводов;
  • Обязательный внешний навес при вертикальном монтаже против капель воды;
  • Уменьшенная для своего размера мощность двигателя;
  • Специальная усиленная двойная изоляция для размеров 63 — 200;
  • Специальный состав изоляции для размера 225 S/M и выше;
  • Специальный клеммный блок против электрической дуги и искр с увеличенным расстоянием между выводами;
  • Сливные отверстия в подшипниковых щитах;

Время tE

Время tE – это такое время, за которое температура обмоток электродвигателя при пуске достигает установленного предела температуры. При этом начальной температурой считается температура, достигнутая при нормальных рабочих условиях и максимальном значении температуры окружающей среды.

Устройства защиты должны быть спроектированы таким образом, чтобы обеспечить безопасность системы при любых условиях. Защита должна обеспечивать гарантированное отключение как при перегрузке, так и при заклинивании ротора. Таким образом, значение времени tE должно быть таковым, чтобы двигатель при неподвижном роторе должен быть отключен защитным устройством (в зависимости от величины тока) до истечения этого времени tE.

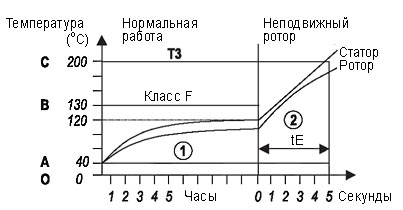

На графике отрезок ОА представляет максимальную температуру окружающей среды, а ОВ – это температура, достигнутая при нормальных условиях работы.

При возникновении аварийной ситуации с последующим заклиниванием ротора начинается перегрев обмоток как показано на участке 2. Температура двигателя быстро растет на отрезке ОС, значение которого должно быть меньше температурного класса Т. Таким образом, необходимо, чтобы время срабатывания защиты было в пределах значения времени tE.

Техническая информация, чертежи, а также графики находятся в интерактивном каталоге.

Перейти в каталог подбора электродвигателей WEG


Тип Ex n – искробезопасные электродвигатели

Этот тип защиты применяется к электрооборудованию, которое не вызывает воспламенения взрывоопасной смеси в нормальном режиме работы.

Данные электродвигатели по конструкции похожи на обычные двигатели закрытого исполнения и имеют ряд отличий:

  • Коробка выводов, соединения и все электрические кабели, должны быть надежно закреплены (возможность сдвига отдельных частей не допускается);
  • Специальный клеммный блок против электрической дуги и искр с увеличенным расстоянием между выводами (клеммный блок повышенной безопасности).

Применение:

Окружающая среда, в которой при нормальных рабочих условиях возникновение взрывоопасной смеси маловероятно, а возможное присутствие такой смеси длится непродолжительное время.

Окружающая среда, относящаяся к Зоне2, группы IIA, IIB и IIC.

Наиболее распространенными газами из этой категории являются: ацетон, аммиак, бензол, бутан, бутанол, бутиловый спирт, этан, этанол, ацетат-этил, газолин, гептан, гексан, природный газ, метанол, лигроин, пропан, пропанол, толуол, эсфирен, растворители, циклопропан, диэтилэфир, окись углерода, ацетилен, водород, пропилен-оксид и газы, содержащие более 30% водорода.


Электродвигатели в чугунном корпусе для Зоны 21

Данные двигатели спроектированы с целью не допустить появления электрических дуг и искр или чрезмерного внешнего нагрева, способных вызвать воспламенение пыли (облака или слоя). Двигатели WEG для Зоны 21- это стандартные моторы со специальной защитой против попадания пыли внутрь.

Основные характеристики электродвигателей в чугунном корпусе для Зоны 21:

  • Степень защиты: IP6X
  • Класс температуры: Зона 21: Максимальная гарантированная температура внешней поверхности 125°С – ограничение по присутствию облаков пыли ( для материалов с температурой воспламенения выше 125°С ) и присутствию слоев пыли (до 5 мм).

Применение:

Данные электродвигатели спроектированы для работы в условиях присутствия огнеопасной пыли или взрывоопасной смеси пыли с воздухом. Основное применение включает сахарные и пивоваренные заводы, цементные, текстильные и фармацевтические производства, химические и сельскохозяйственные производства.

Мультивольтажные электродвигатели WEG в чугунном корпусе для зоны 21. стр.226-244 (рус) [1275кб]
