Автоматичне керування установкою припливної вентиляції

Найпростіший спосіб підтримувати потрібні параметри мікроклімату – організувати вентиляцію приміщення.

Найпростіший і всім відомий спосіб вентиляції – провітрювання. Інший спосіб вентиляції – природна вентиляція. Однак найефективніший спосіб вентиляції – ndash; механічна вентиляція.

Однією з видів механічної вентиляції є припливні установки, які забезпечують подачу в приміщення свіжого, попередньо обробленого повітря.

Припливні вентиляційні системи містять у своєму складі припливну камеру для попередньої обробки повітря, повітропроводи для транспортування повітря до місця призначення, елементи для правильної організації потоків повітря. У припливній камері повітря очищається від пилу та інших механічних домішок, підігрівається в зимовий час, або охолоджуватиметься та осушуватиметься влітку.

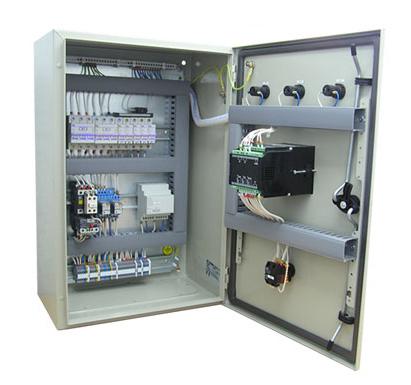

Шафа керування:


Система автоматичного керування реалізована на базі контролера припливної вентиляції "Овен" ТРМ33-Щ4.01.RS і дозволяє підтримувати задану температуру припливного повітря за ПІД-законом, керувати припливним вентилятором, що подає теплоносій в калорифер, та жалюзі, а також положенням запірно-регулювального клапана. Передбачено захист системи опалення від перевищення температури зворотної води.

Силова частина комутації електродвигуна складається з контактора BF12.10.A220 виробництва Lovato Electric та теплового реле RF38.1000, що забезпечує індивідуальний захист двигуна вентилятора по струму. Для переведення системи в черговий режим (нічний час доби, вихідні дні тощо) використовується таймер Autonics LE7M-2. Управління положенням жалюзійних ґрат здійснюється через приводи повітряних заслінок "Belimo" LM230A-TP.

Автомати захисту мережі Terasaki забезпечують захист схеми керування та силових кіл від короткого замикання. Світлосигнальна арматура відображає стан установки припливної вентиляції.

При необхідності система може бути укомплектована модулем збору даних Овен МСД-100 для мережного архівування значень температур.

Систему керування розміщено в електромонтажній шафі "Євроформат" BB.BS 06.04.025 (600х400х250мм).
