Компактні фотодатчики

Серія BYD – компактні фотоелектричні датчики

Компактні фотоелектричні датчики серії BYD із вбудованим підсилювачем відрізняються високою продуктивністю та економічністю. Завдяки компактності і різноманітним методам виявлення вони ідеально підходять для різних сфер застосування. Датчики доступні у прохідному, дифузійному та конвергентному варіантах. Крім того, моделі BYD30-DDT-U та BYD50-DDT-U оснащені індикаторами роботи, розташованими на верхній панелі, що дозволяє користувачам легко визначати стан роботи пристрою.

Загальні характеристики

Основні технічні характеристики

*1 — має функцію таймера (докладніше див. у інструкції)
*2 — має індикатор на верхній панелі для кращої помітності
*3 — вихід PNP, відкритий колектор

pdfІнструкція (англ.)

Серія BY – компактні синхронізовані фотоелектричні датчики

Компактні прохідні фотоелектричні датчики серії BY забезпечують високу надійність виявлення завдяки синхронізованій системі випромінювача та приймача, а також мають швидкий відгук — менше 1 мс. Для забезпечення гнучкості монтажу датчики випускаються у двох варіантах, що відрізняються розташуванням передавача і приймача.

Основні технічні характеристики

pdfІнструкція (англ.)

Серія BM – компактні економічні універсальні датчики

Фотоелектричні датчики серії BM прості в монтажі та експлуатації в різних галузях промисловості. Датчики оснащені вбудованими схемами захисту від зворотної полярності, а моделі з дифузійним відбиттям мають вбудовані регулятори чутливості. Серія BM представлена датчиками прохідного, ретрорефлективного та дифузійного типу.

Загальні характеристики

Основні технічні характеристики

pdfІнструкція (англ.)

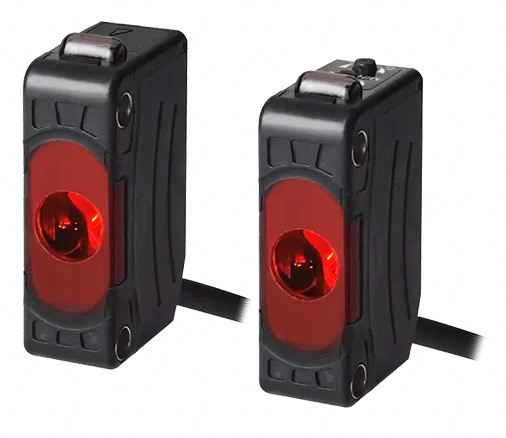

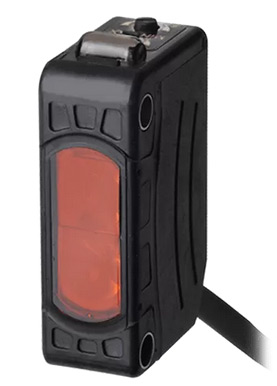

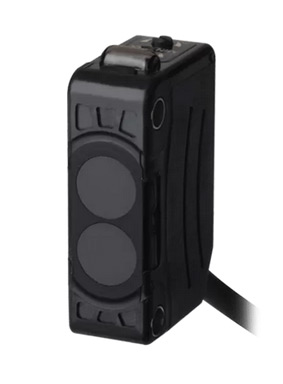

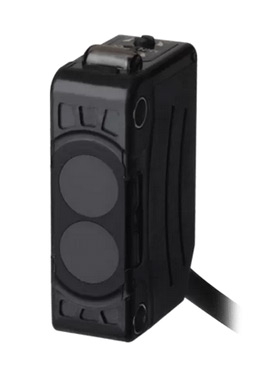

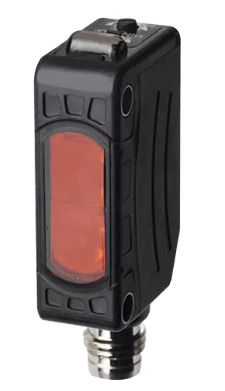

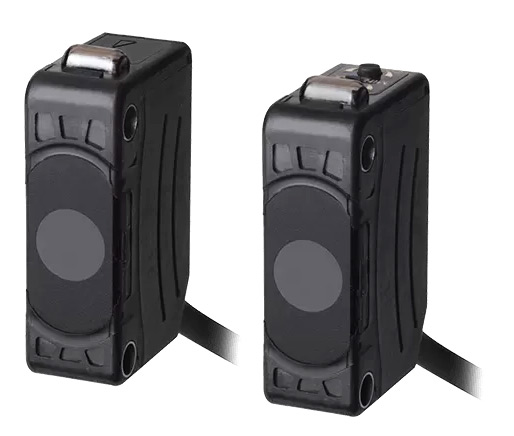

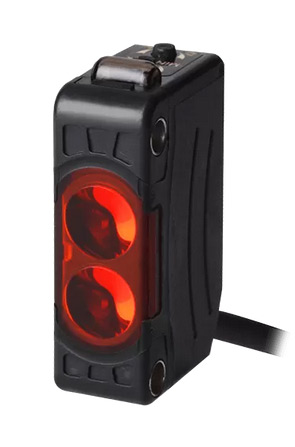

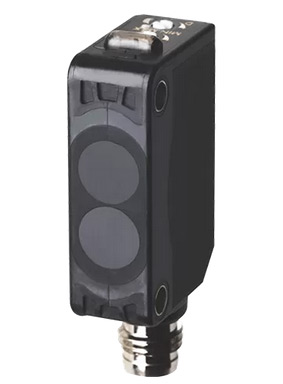

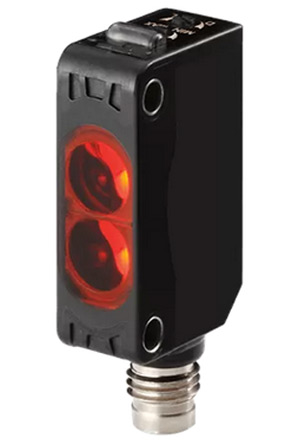

Серія BJ – компактні високопродуктивні датчики з детекцією прозорих і дзеркальних об’єктів

Компактні фотоелектричні датчики серії BJ відрізняються високою продуктивністю та чудовою стійкістю до перешкод, що забезпечує точне й надійне виявлення об’єктів. Для зручного налаштування та конфігурації доступні перемикач режимів роботи «Light ON / Dark ON» та регулятори чутливості (крім BJG-DDT). Датчики доступні в різних типах та варіантах, що робить їх ідеальними для різноманітних застосувань. Серія BJ представлена моделями для далекого зондування, відбивними моделями BGS (з придушенням заднього плану), моделями для виявлення прозорого скла та моделями з високоточним виявленням дрібних об’єктів. Датчики доступні у версіях з кабелем та роз'ємом.

Типи датчиків, що входять у серію BJ

*1 – відстань вказано для прозорого скла 50х50 мм товщиною 3 мм

Загальні характеристики

Вибір моделі за характеристиками

□ тип виходу: P — PNP, відсутній символ — NPN
* 30 мм — для неглянцевого білого паперу 100х100 мм, 15 мм — для прозорого скла 50х50 мм товщиною 3 мм

pdfІнструкція (англ.) — датчики серії BJ з кабелем

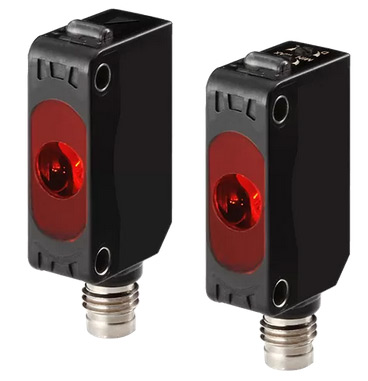

pdfІнструкція (англ.) — датчики серії BJ з роз’ємом

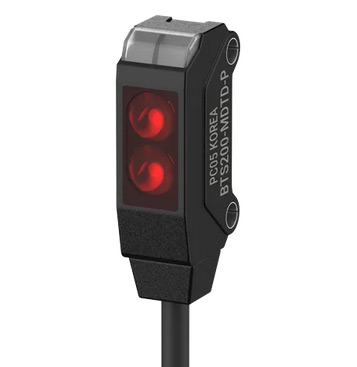

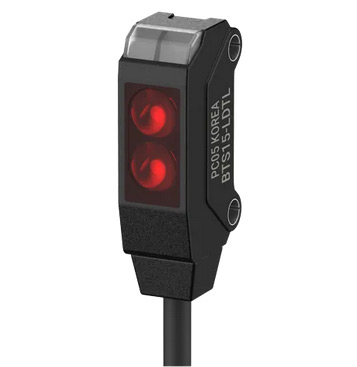

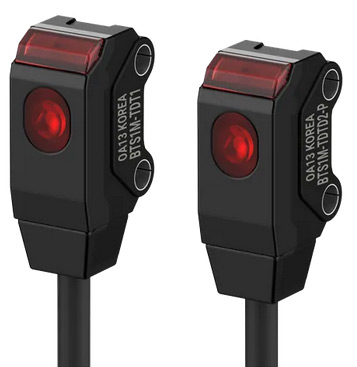

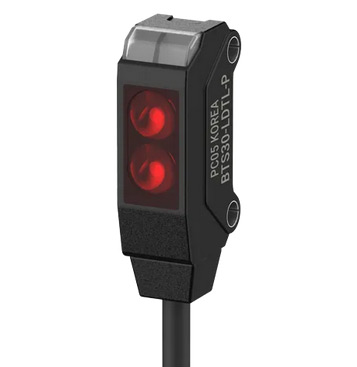

Серія BTS – ультра компактні тонкі фотоелектричні датчики

Ультракомпактні тонкі фотоелектричні датчики серії BTS ідеально підходять для встановлення в обмеженому просторі та у компактних системах. Ширина датчиків становить лише 7,2 мм; вони оснащені вбудованими підсилювачами та здатні виявляти найдрібніші об’єкти, зокрема металеві дроти та напівпровідникові мікросхеми. Серія BTS також має захист класу IP67 та кріпильні кронштейни з нержавійної сталі, що забезпечує довговічну та надійну роботу в різноманітних умовах експлуатації.

Загальні характеристики

Вибір моделі за характеристиками

pdfІнструкція (англ.)

Серія BTF – ультра компактні, дуже тонкі фотоелектричні датчики

Ультракомпактні фотоелектричні датчики тонкого профілю серії BTF ідеально підходять для встановлення в обмеженому просторі та у компактних системах. Товщина датчиків становить лише 3,7 мм; вони оснащені вбудованими підсилювачами та здатні виявляти найдрібніші об’єкти, зокрема металеві дроти та напівпровідникові мікросхеми.

Загальні характеристики

Вибір моделі за характеристиками

Вигляд	Відстань виявлення	Метод виявлення	Режим роботи	Тип світла	Вихід	Код замовлення
	1 м	прохідний	Dark ON	червоний СД 650 нм	NPN	BTF1M-TDTD
			Light ON			BTF1M-TDTL
			Dark ON		PNP	BTF1M-TDTD-P
			Light ON			BTF1M-TDTL-P
	5–30 мм	рефлективний дифузійний	Dark ON	червоний СД 650 нм	NPN	BTF30-DDTD
			Light ON			BTF30-DDTL
			Dark ON		PNP	BTF30-DDTD-P
			Light ON			BTF30-DDTL-P
	1–15 мм	рефлективний з придушенням заднього плану	Dark ON	червоний СД 650 нм	NPN	BTF15-BDTD
			Light ON			BTF15-BDTL
			Dark ON		PNP	BTF15-BDTD-P
			Light ON			BTF15-BDTL-P

pdfІнструкція (англ.)
