Система визуализации – комплекс средств отображения информации о ходе выполнения процесса, состоянии оборудования и значениях измеряемых параметров в графическом виде на мониторе или операторской панели. Это человеко-машинный интерфейс, предоставляющий инструменты управления процессом, ведения статистики и анализа производственной информации. Как правило, является составной частью системы автоматического управления и выступает основой реализации автоматизированного рабочего места (АРМ) диспетчера.

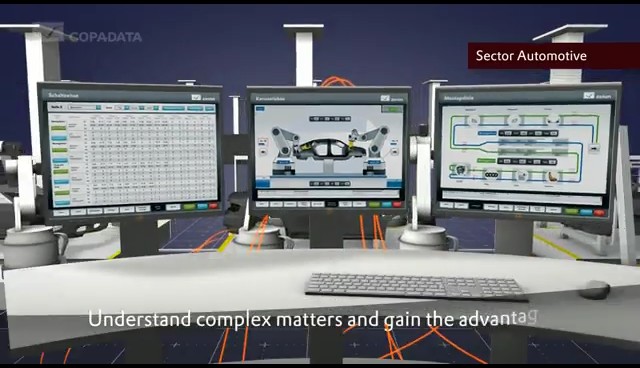

В современном техническом понимании "система визуализации" – это синоним такого понятия как SCADA, где она реализуется в ряде экранов или окон, через которые оператор получает всю необходимую информацию.

Визуальная информация подается в виде мнемосхем процесса, типовых статических и динамических изображений объектов, окон ввода-вывода, кнопок, ползунков. Основным критерием подачи такой информации является проста и интуитивность.


При визуализации используют такие методы:

  • изменение цвета объекта в зависимости от его состояния. Например, в соответствии с требованиями эргономики, опасные или аварийные объекты окрашиваются в красный цвет. Можно также использовать эффект мигания;
  • изменение графического образа в зависимости от состояния объекта. Например, полный или пустой контейнер, положение ручки рубильника;
  • использование мультипликации, то есть последовательности быстро меняющихся кадров;
  • перемещение объектов по экрану;
  • изменение размера объекта.

Все эти приемы направлены на визуальное восприятие оператором процессов, которые происходят во время работы системы автоматического управления.

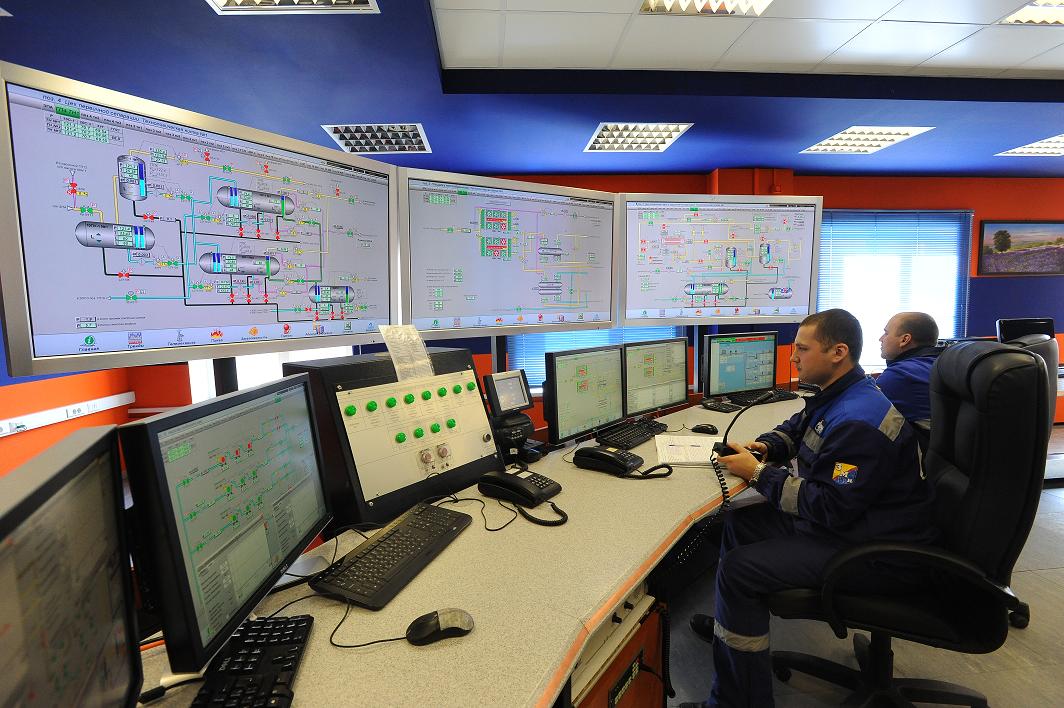

Кроме программной составляющей, к термину "система визуализации" относится и аппаратная – мониторы, панели, видеостены. На больших предприятиях, где существуют специальные комнаты – диспетчерские пункты, визуализация реализуется с использованием мультимониторной системы и больших панорамных экранов.
