VG-M04W-8E Датчик машинного зрения

Эффективное фокусное расстояние     8мм
Мин. расстояние срабатывания 50мм
Напряжение питания 24 В пост. тока ±10%
Потребляемый ток 1A
Контролируемые параметры Выравнивание, яркость, контрастность, площадь, край, длина, угол, диаметр, количество объектов
Рабочие группы 32
Точки контроля 64
Частота кадров камеры Макс. 60 кадров/сек
Светофильтр Предварительная обработка, внешний светофильтр (цветовой светофильтр, поляризационный светофильтр)
Датчик изображения 1/3 дюймовый монохромный КМОП-датчик
Разрешение 752×480 пикселей
Захват изображения Макс. 60 кадров/сек
Затвор Кадровый фотозатвор
Время экспозиции 20-10000мкс
Способ подсветки Импульсный
Цвет подсветки Белый
Режим запуска Внешний запуск, внутренний запуск, самостоятельный запуск
Входной сигнал Номинальное входное напряжение 24V DC ±10%
Тип входа Вход внешнего запуска (TRIG), вход энкодера (IN2, IN3), смена рабочей группы (IN0-IN3)
Выходной сигнал Выход NPN/PNP с открытым коллектором, макс. 24V DC 50мА, остаточное напряжение: макс. 1.2V DC
Тип выхода Выход управления (OUT0-OUT3): завершение контроля, результат контроля, запуск внешней подсветки, аварийная сигнализация, камера занята
Передача на FTP-сервер Возможна
Связь Ethernet (TCP/IP), 100BASE-TX/10BASE-T
Электрическая защита Защита выходной цепи от короткого замыкания и превышения тока
Индикатор ᆞИндикатор питания (POWER), индикатор подключения Ethernet (LINK), индикатор прохождения (PASS): зеленый светодиод
ᆞИндикатор передачи данных (DATA): оранжевый светодиод
ᆞИндикатор неисправности (FAIL): красный светодиод
Сопротивление изоляции Не менее 20МОм (при 500V DC)
Диэлектрическая прочность 500V AC 50/60Гц в течение 1 минуты
Вибростойкость Амплитуда 1.5мм при частоте от 10 до 55Гц (в течение 1 минуты) для каждой из осей X, Y, Z в течение 2 часов
Ударная нагрузка 300м/с² (приблизительно 30G) для каждой оси X, Y, Z в течении 3-х раз
Температура окружающей среды 0…+45 ℃, при хранении: -20…+70 ℃
Влажность окружающей среды Относительная влажность 35-85%, при хранении: 35-85%
Степень защиты IP67 (стандарт МЭК)
Материалы Корпус: алюминий, крышка объектива/регулятор фокуса: поликарбонат, кабель: полиуретан
Комплектующие Монтажный инструмент, кронштейн A, крепежный винт - 2шт
Заказывается отдельно Подсветка, цветовой светофильтр, поляризационный светофильтр, кабель питания, кабель Ethernet, кронштейн B, защитная крышка
Сертификаты
Масса Брутто ~415г (Нетто ~273г)
Наименование
VG-M04W-8E
Тип
VG-M04W-8E
Описание
Датчик машинного зрения

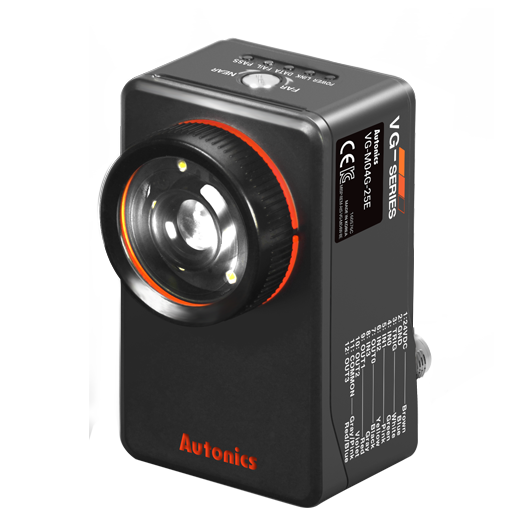

Внешний вид
Габаритные размеры, В х Ш х Г, мм
Вес
274 г
Аксессуары
Сайт производителя
https://www.autonics.com/
Каталог
VG_EN_Cat_DRW170220AG_20190514_W.pdf (15.04 MB)
Документация
VG_USER_EN_190129_W.pdf (15.61 MB)
Монтаж
Опции
Температура окружающей среды
0…+45 ℃
Серия
VG
